压缩表面

在压缩类型成型工艺模拟中，您模型中的表面可被指定“压缩表面”属性类型。软件使用此属性来识别将发生压缩的位置。型腔中未发生压缩的区域应使用常规零件单元进行建模。

中性面模型

对于中性面分析，请选择模型中压力机移动发生的单元，并指定“压缩表面”属性类型。与这些单元关联的节点随后将被视为随压板移动而改变厚度。

对于三维分析，请选择型腔中压力机移动发生区域的表面单元，并为其指定“压缩单元(3D)”属性类型。除非手动干预，否则软件将根据分析设置自动指定固定和移动侧。

注意：压缩表面属性类型仅适用于表面单元。

通常，自动指定能够提供对成型工艺的准确模拟。压缩方向可设定为 +Z 或 -Z 方向；默认方向为 -Z。

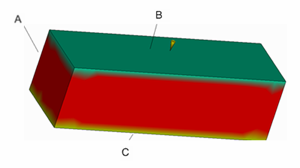

压缩表面属性结果

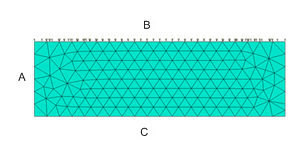

其中 A 为端面，B 为压缩表面，C 为固定表面

有时，尤其是在几何形状复杂、网格质量较差或采用特殊专有工艺的情况下，需要对指定进行细化。在这些情况下，可手动指定前图所示的三种压缩表面类型。

共有四 (4) 种压缩表面属性选项：

确定操作由代码执行。此为默认设置。

压缩（移动）表面被视为型腔压力侧，其将严格地随着压力机的移动而移动。

固定表面被视为型腔的固定侧。压缩过程中不会发生移动。

前图中的 A 表示端面。在压缩方向的法线方向上，具有此压缩表面属性的节点不会移动，但在压缩方向可以移动。

注意： 如果端面与压缩方向成一定角度，则侧向几何形状可能会发生变化。
