求解器消息 313460

消息文本

** 错误 313460 ** 未找到第二次注射的零件网格。请确保在二次重叠注塑模具中构成第二次注射的单元已显示在出现第二次注射的区域中，并确保旋转单元框未处于选中状态。

解释

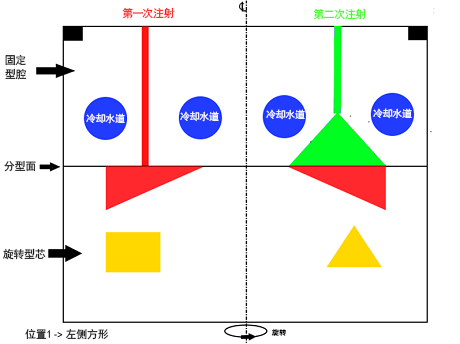

该错误很严重。求解器未找到表示二次重叠注塑模具的第二次注射的网格单元，如图中绿色零部件所示。

该错误可能由以下任一原因导致：

1. 方案中没有该零件；
2. 该零件的特性未正确设置。

解决方案

1.如果方案中没有该零件：

• 单击 （“主页”选项卡 >“导入”面板 >“添加”）。
• 查找并输入描述第二个零部件的模型。
• 如有必要，请单击 （“几何体”选项卡 >“实用程序”面板 >“移动”>“平移”），以便相对第一个零部件对第二个零部件进行正确定位。
• 为零件指定正确的特性。

2.如果该零件的特性未正确设置：

• 选择单型腔的第二个零部件（图中右侧的绿色部分）。
• 在“模型”窗格中的模型上单击鼠标右键，然后选择“特性”。
• 选择“零件(3D)”并单击“确定”。
• 在“重叠注塑组成”选项卡中，将“组成”选项设置为“第二次注射”。
• 取消选择“旋转单元”，然后单击“确定”。
