创建并编辑 XY 图

在本任务中您将创建并编辑 XY 图。

在本任务中，您将学习如何执行以下操作：

• 创建 XY 图。
• 将曲线添加到 XY 图。
• 创建结果的图路径表示。
• 研究通过模具的压力。

如果您已打开先前任务中的模型，请跳过以下三个步骤。

1. 单击 （“开始并学习”选项卡 >“启动”面板 >“打开项目”）。

2. 打开在本教程首个任务中创建的后处理工程。

3. 在“工程视图”窗格中双击 cpu_base 打开方案。

4. 在“层面板”中鼠标右键单击“新建三角形”，并选择“隐藏所有其它层”。

5. 在 “旋转角度”文本框（“视图”选项卡 >“视点”面板 >“旋转角度”）中输入值 –175 -25 -20，然后按 Enter 键旋转模型。

6. 单击 （“结果”选项卡 >“图形”面板 >“新建图形”），然后从下拉菜单中选择“图形”。

   将显示“创建新图”对话框，其中提供可用于此方案的结果列表。

7. 滚动“可用结果”并选择“压力”。

8. 在“图类型”区域中选择“XY 图”，然后单击“确定”。

   将显示一组轴及模型轮廓图。光标已更改为十字线，并在拐角处显示 XY 值。在本阶段，将不在图形中显示压力图。我们需要选择关注压力处的点。

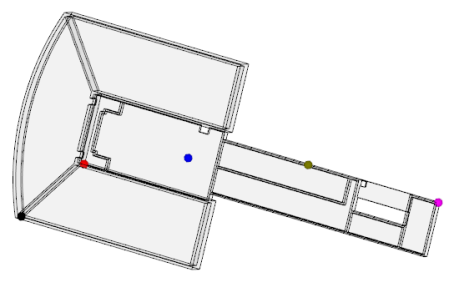

9. 单击下图所示点上的光标。



   每个所选节点的压力数据将以曲线的形式自动显示在 XY 图上。



10. 单击 （“结果”选项卡 >“属性”面板 >“图形属性”）。

    请注意在“曲线”区域中，将列出添加到图的所有曲线，并通过其节点号进行识别。

11. 单击“XY 图形属性 (2)”选项卡，并在“X 范围”区域中选择“手动”。

12. 将最小值设置为 0，将最大值值设置为 30。

13. 在 Y 区域中单击“手动”，然后将最小值设置为 0，将最大值设置为 20。

14. 在“图形标题”框中，将标题更改为“CPU Base - Pressure:XY Plot”。

15. 单击“确定”。

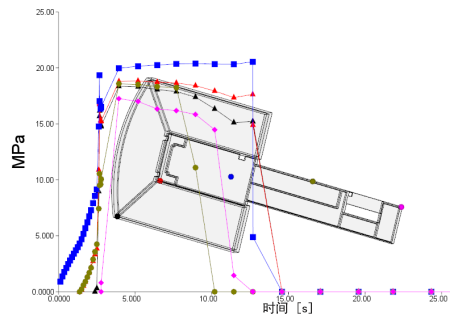

    研究刚刚更新的 XY 图。

16. 单击 （“结果”选项卡 >“属性”面板 >“图形属性”）。选择“XY 图形属性 (2)”选项卡，并在 X 和 Y 范围框中选择“自动”选项。

17. 选择“网格显示”选项卡，将“曲面显示”更改为“透明”，并将“不透明度”设置为 0.5。

18. 单击“确定”查看结果。

19. 选择 （“结果”选项卡 >“检查”面板 >“检查”）。

20. 单击某个图形点以确定所表示的值。

    也可将这些结果保存为一个文本文件，其中针对各个所选节点列出了被绘制成图的时间/压力值。

21. 选择 （“结果”选项卡 >“输出和发布”面板 >“XY 图”）。

22. 将显示“发布”对话框。您可以选择保存文本文件的位置。对于本例，从“保存至”下拉列表中选择“桌面”。

23. 在“文件名”框中输入 XY plot data，然后单击“保存”。

24. 浏览到保存文件的位置。打开文件并研究其中的内容。

25. 您也可查看某一时刻通过模具的压力。单击（“结果”选项卡 >“图形”面板 >“新建图形”），然后从“可用结果”列表中选择“压力”。

26. 从“图形类型”框中选择“路径图”，然后选择“确定”。

27. 选择先前所选的那些点。



    图上的点表示指定时间沿路径各个节点上的压力。

28. 从“动画”面板（“结果”选项卡 >“动画”面板）中，单击 “播放”。

    将以动画形式演示通过模具的压力。通过单击 “后退一帧”和 “前进一帧”图标，可以查看各个结果。
