快速入门保压教程：创建流道系统

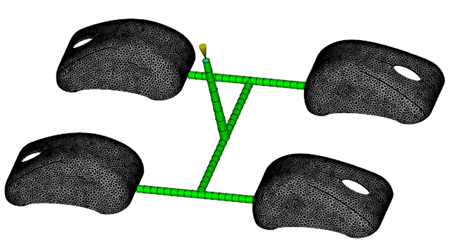

在本任务中，您将使用“流道系统向导”创建一个几何平衡的流道系统。

1. 单击 （“几何”选项卡 >“创建”面板 >“流道系统”）。

   根据轮廓指定流道系统。

2. 单击“浇口中心”。

3. 单击“浇口平面”，然后单击“下一步”。

4. 输入 5.5 mm 作为“入口”。

5. 输入 80 mm 作为“长度”。

6. 输入 1.5 作为“拔模角”。

7. 输入 6 mm 作为“流道直径”，然后单击“下一步”。

8. 输入 2 mm 作为“入口”。

9. 输入 0 作为“拔模角”。

10. 输入 1 mm 作为“长度”，然后单击“完成”。



11. 放大某一浇口。



12. 激活“选择”工具。

13. 选择浇口中的一个单元，如图所示。



14. 单击 （“几何”>“特性”>“编辑”）。

15. 选择“仅编辑所选单元的属性”，然后单击“确定”。

    如果已选择“编辑整个锥体截面的属性”，则所做的更改将仅应用于该浇口中的单元。几个步骤之后，您将已编辑的属性指定给所有类似单元，这将同时更改所有四个浇口。

16. 将“截面形状”设置为“矩形”。

17. 将“形状”设置为“非锥体”。

18. 单击“编辑尺寸”，将“宽度”和“高度”分别设置为 2 mm 和 1 mm，然后单击“确定”。

19. 选中“指定给所有共享此属性的实体”复选框。

20. 单击“确定”。



    所有四个浇口的形状已更改，如图所示。

21. 保存模型。
