“P&ID 线列表”窗口提供 P&ID 图形的综合视图，其中显示所有线段及其关联的元件，例如嵌入式元件、管嘴、起点/终点设备模型、支管和页间连接符。
使用线列表，您可以选择任何可用的 P&ID 对象，并将其对应的 Plant 3D 对象放置在三维模型中。这可以确保将 P&ID 对象的特性值准确复制到三维模型。
注：

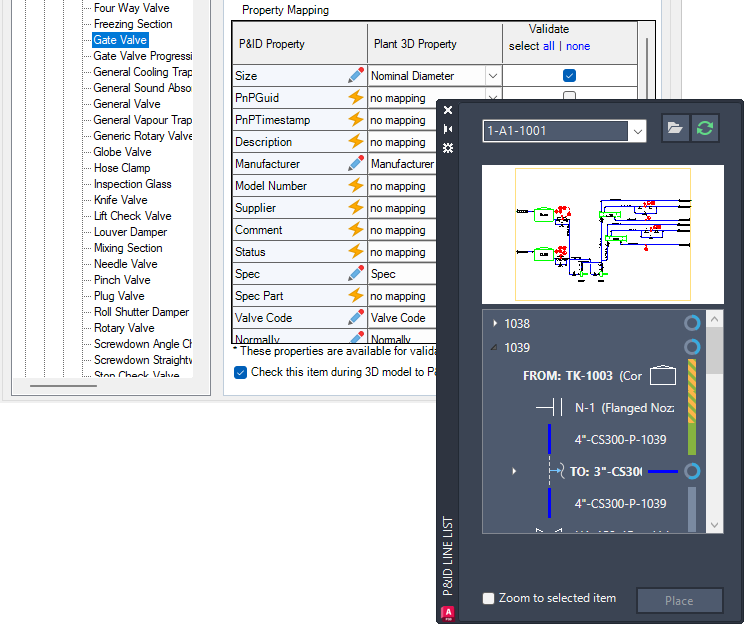

- 强烈建议在模型中放置等效的 Plant 3D 对象之前，将 P&ID 对象映射到 Plant 3D 对象。放置未映射的项目时，系统将显示“自定义零件”对话框。
- P&ID 线段始终映射到 Plant 3D 管道。
- 为了获得更好的 P&ID Modeler 预览性能，强烈建议开启 PLANTLINELISTUSEGSF 系统变量以启用快速着色模式。
表示管道完成率和状态
指示器显示在 P&ID Modeler 中，以帮助传达整体完成率和状态。
为每个工作流程组和分支显示一个圆圈，表示整体完成率。将光标悬停在圆圈上将显示工作流程的完成百分比。
彩色条显示每个元件的完成状态：
- 绿色 - 元件已建模，并且所有映射的特性都匹配。
- 绿色和黄色划线 - 元件已建模，但某些映射的特性在 P&ID 模型和管道模型之间不匹配。将光标悬停在状态栏上会显示包含详细信息的工具提示。
- 灰色 - 元件未建模。

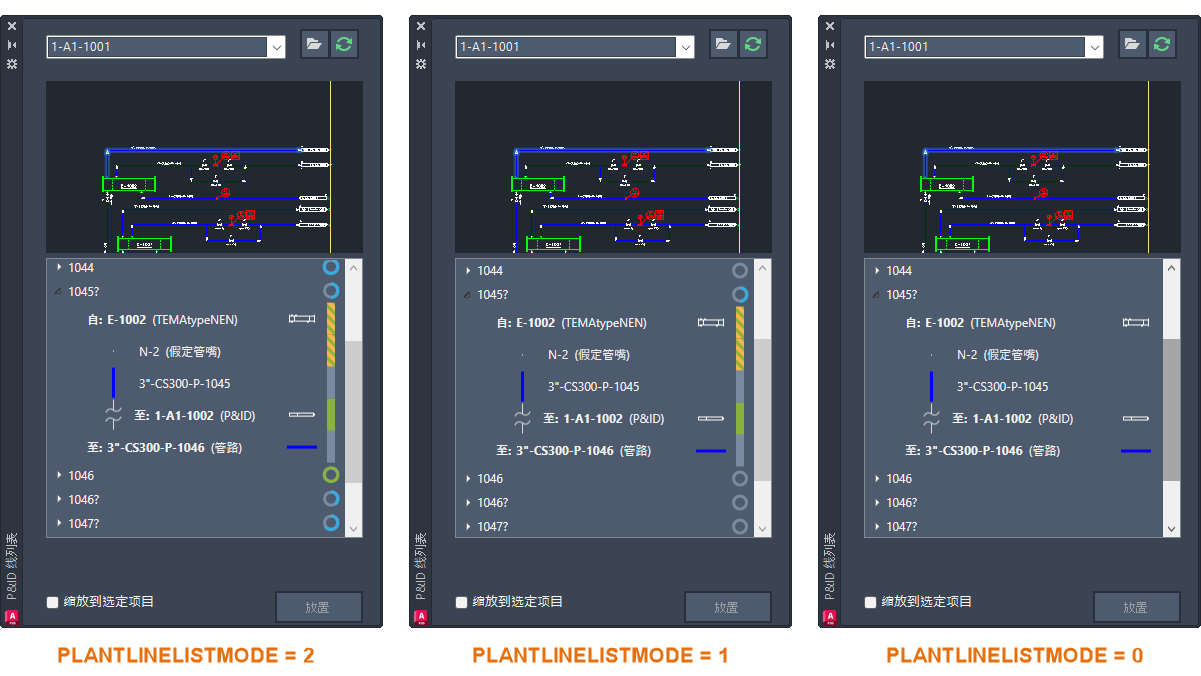

注： PLANTLINELISTMODE 系统变量控制完成率指示器的可见性。
