关于验证 P&ID 图形和 Plant 3D 模型

定期验证有助于识别项目图形和模型中的常见错误。对于每个项目，可以在运行验证之前指定要标记的错误类型。验证后，可以查看检测到的错误，并进行更正或忽略。

有三种类型的验证：

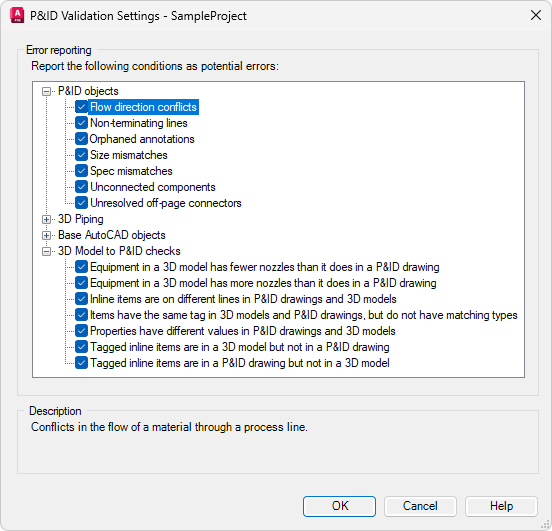

• P&ID 对象 - 检查 P&ID 图形中是否存在尺寸不匹配、等级库不匹配、非终止线、未连接的元件、流向冲突、孤立注释和未融入的页间连接符。
• 三维管道 - 检查三维管道模型中是否存在断开连接的零件、占位符零件和特性不匹配。
• 三维模型到 P&ID 检查 - 验证三维管道模型以确保与其关联的 P&ID 图形同步。

前两种类型侧重于识别单个图形或模型中的错误。

第三种类型解决 P&ID 图形与其相应三维模型之间的差异。尽管 Plant 3D 对象及其 P&ID 对应对象可能表示相同的逻辑元件，但它们不会直接共享数据。P&ID 数据和 Plant 3D 数据独立存储在项目数据库中。因此，在 P&ID 图形中所做的更改不会自动反映在三维模型中。

为了识别和解决不一致，可以随时对照关联的 P&ID 图形验证三维模型。
