FAQ：I如何创建自定义 ISO 符号？

如果无法识别要使用的IsoSymbolStyles.dwg 中的现有符号，可以创建一个新符号。

若要创建新的 ISO 符号，请先打开IsoSymbolStyles.dwg，然后在命令提示符输入 bedit 以打开块编辑器。

创建块时，请考虑以下建议和准则：

• 打开阀块以标识要用于新 ISO 符号的比例。在创建 ISO 期间，所有块均按统一比例缩放（可以在项目设置中设置比例）。

• 绘制该块时，其中心点必须位于原点 （0,0）。要确定要将其绘制方向，请考虑它将如何连接到从左到右流动的管道（下图中的红色虚线）。

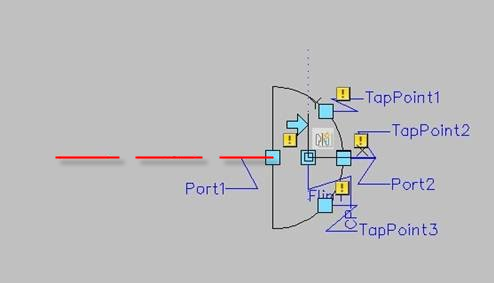

  例如，将CAP的平侧定向为左侧。

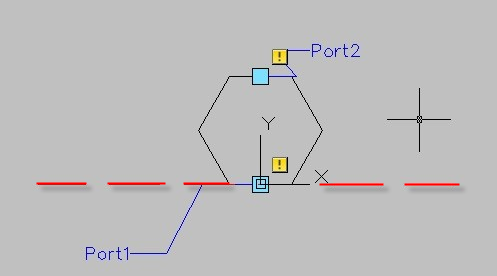

  OLET的方向使 Port1 和中心点位于原点。请注意，Port2 在 Port1 上方，而不是在其右侧。
• 为所有连接点添加以 Port1、Port2、Port3 等开头的点参数。例如，阀将有 2 个端口，四通将有 4 个端口，而 T 形三通将有 3 个端口。请务必使用准确的名称Port 并包含整个序列（请勿使用其他期限或语言表示 Port）。
• 如果块支持抽头连接，则可以添加具有序列TapPoint1、TapPoint2等的点参数。您可以添加任意数量的点击点。点击点是按位置而不是顺序选择的。例如，如果块有 3 个已定义的TapPoints，但在 ISO 创建期间仅需要一个接头，则会选择最接近的TapPoint。

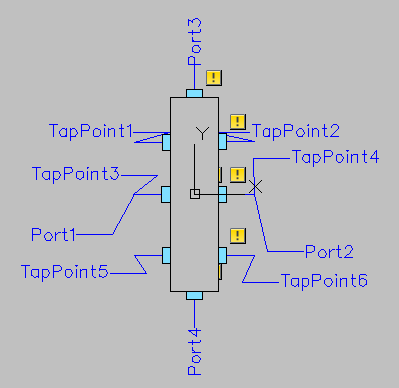

  Flange 块由盲法兰使用，具有六个TapPoints。

  不需要TapPoints。如果块中未定义TapPoints但需要接头，则会自动创建接头点。

• 区域覆盖可以添加到为注释创建的块（例如：菱形外壳注释块）。这样做是因为注释可能最终位于输出 iso 中斜剖面线的顶部。区域覆盖通过隐藏注释中的文本下方的内容使其可读。

• 与流向相关的块（如止回阀和流向箭头）在动态块中可以具有翻转参数（参数 + 动作）。这在 ISO 图形中提供了一个翻转夹点。将使用名为 FlipX 和 FlipY 的翻转参数。A流向箭头或止回阀会在PCF中设置FLOW属性，可以使用翻转夹点确定其方向。如果元件不依赖于流动（在PCF中没有 FLOW 属性），则不会翻转;即使块定义中存在 FLIP 参数。

  异径管支持翻转，以便较大或较小的末端匹配相邻的零部件。这假设创建的 reducer 较大一侧在左侧。

  法兰支持翻转，以使法兰侧面向翼缘连接。这假定创建的凸缘的凸缘侧位于左侧。

• 对于阀块，您可以在作器位置（例如：中心点）添加名为 Operator 的点参数。

• 建议您添加点参数CP以定义块中心（但这不是必需的）。
