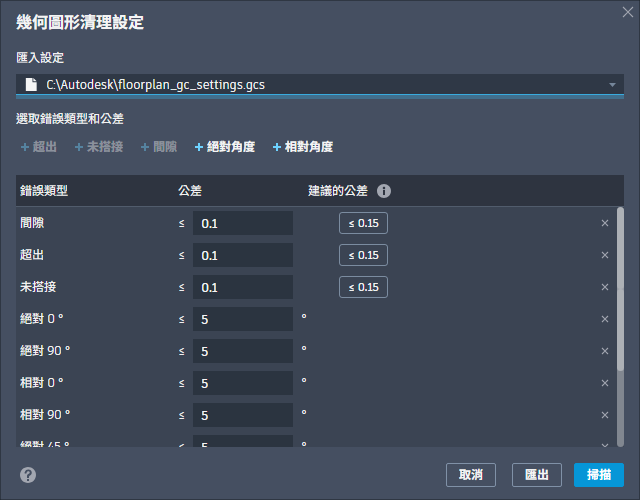

「幾何清理設定」對話方塊

GEOMETRYCLEANUPOPEN (指令) 查找

「幾何清理設定」對話方塊可讓您自訂找到的幾何圖形錯誤、為每種錯誤類型設定公差值，以及管理設定樣板。設定儲存在使用者紀要中，可以匯入或匯出為 .gcs 檔供將來使用。

選項清單

會顯示以下選項。

匯入設定

選取一個檔案

開啟「載入設定」檔案瀏覽器，以選取並匯入 .gcs 設定檔案。

「選取一個檔案」欄位

顯示目前 .gcs 設定檔案的檔案路徑。如果使用預設設定，則不會顯示檔案路徑。

選取錯誤類型和公差

錯誤類型

掃描時只會包括「錯誤類型」下列出的錯誤。移除不必要的錯誤類型可加快掃描過程。

可用的錯誤類型：

• 超出：線或聚合線的終點延伸超出指定的造型。
• 未搭接：線或聚合線的終點未到達指定造型就停止。
• 間隙：線或聚合線的終點應與另一個點重合但沒有。
• 絕對角度：相對於目前使用者座標系統，線或聚合線與標準 USC 角度 0、90 或 180 度略有偏差。
• 相對角度：兩條相交的直線或聚合線在預期標準角度處不相接，成 90 度互垂，或成 45 度斜對角。

註: 您可以開啟或關閉「超出」、「未搭接」和「間隙」等錯誤。您可以使用從 0°到 180°的自訂角度值增加「絕對角度」和「相對角度」等錯誤。可以增加的絕對角度和相對角度錯誤數沒有限制，但不會處理重複的值。

公差

設定用於識別每種錯誤類型的門檻。公差值必須是大於 0.000100 的數字。長度型錯誤的公差無單位，角度型錯誤的公差則使用度數。

建議的公差

建議的公差值以整個圖面的幾何圖形為基礎。

移除 (X)

從掃描中移除選取的錯誤類型。

取消

關閉「幾何清理設定」對話方塊，不儲存變更。

匯出

開啟「儲存設定」檔案瀏覽器，將目前設定匯出為 .gcs 檔。

掃描

使用選取的錯誤類型和公差，掃描目前圖面是否有幾何圖形錯誤。

註: 第一次掃描後，「掃描」按鈕會變成「重新掃描」用於後續的掃描。
