ANSI 標準現在針對特徵控制框符號、基準目標符號和基準識別碼符號，支援 Y14.5 – 2018 R(2024) 的最新修訂。
註: AutoCAD Mechanical 工具集持續支援所有舊式修訂。在舊版中建立的文件可以開啟、編輯和儲存，不須更新到最新標準。將新修訂中的特徵控制框儲存為舊版檔案格式時，會將特徵控制框符號轉換為圖塊。

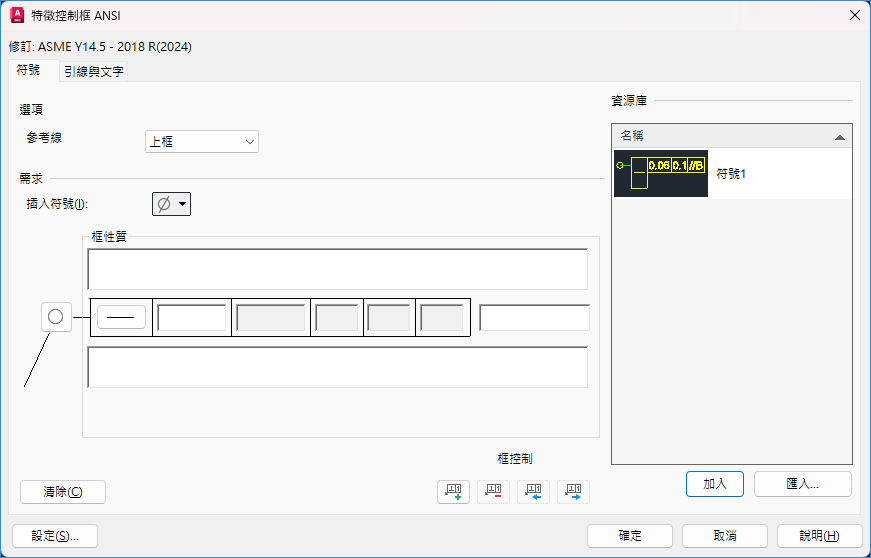

特徵控制框
「特徵控制框 ANSI」對話方塊包括最新的標準修訂 ASME Y14.5 – 2018 R(2024)，提供最新的註解和需求。該對話方塊支援多框功能，允許視需要增加更多框，以及用於內嵌註記的欄位。插入符號資源庫在「其他符號」品類下有新符號。

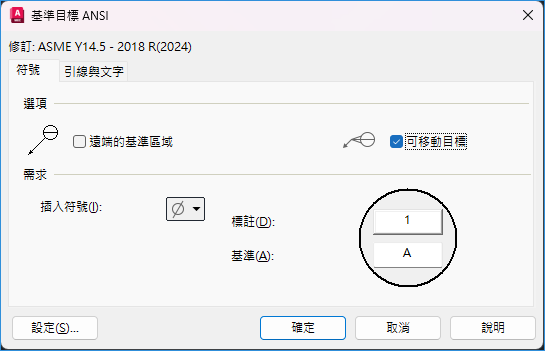

基準目標
「基準目標 ANSI」對話方塊包括最新的標準修訂 ASME Y14.5 – 2018 R(2024)。該對話方塊現在支援插入可動目標符號的新選項。

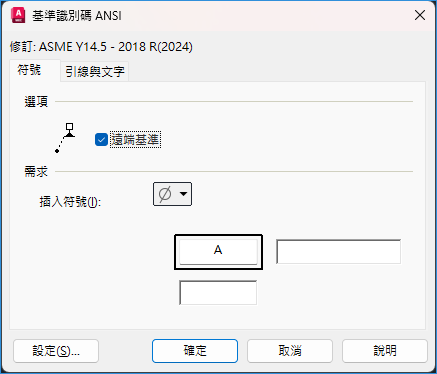

基準面識別碼
「基準識別碼 ANSI」對話方塊包括最新的標準修訂 ASME Y14.5 – 2018 R(2024)。該對話方塊現在提供在遠端插入符號的選項。在「需求」下，提供「基準註記」和「螺紋註記」欄位，以及「插入符號」選項。
