建立邊符號 (AutoCAD Mechanical 工具集)

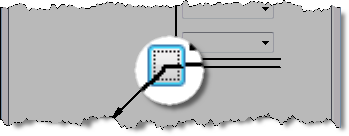

1. 按一下「註解」頁籤 「符號」面板 「邊符號」。 查找
   註: 僅 DIN、GB、JIS 和 ISO 製圖標準支援邊符號。
2. 選取要貼附邊符號的物件。
3. 如果將符號貼附至直線，請在繪製區中指定引線起點。

   如果將符號貼附至弧、圓、橢圓或雲形線，請跳至下一步驟。

4. 指定邊符號引線的第二點並按下 Enter。
   提示:

   • 如果將符號貼附至弧、圓或直線，請在拖曳游標時按 Shift+F (切換符號引線正投影模式) 以允許非互垂引線。
   • 如果將符號貼附至直線，請移動游標讓引線接近互垂，然後沿著顯示的對齊路徑進行追蹤。
5. 在「邊符號」對話方塊中，指定需求以及邊符號在圖面中的放置方式。
   1. 若要將符號設定為圖面中所有其他邊符號的集合指示，請在「選項」下選取「放置為主要符號」。
      在 ISO 13715:2017(E) 修訂中的「選項」下，選取下列其中一個選項：

      • 為所有邊定義
      • 為外側邊定義
      • 為內側邊定義
      • 放置為主要符號，有多個例外
      • 放置為主要符號，有一個例外
      註: 除了適用於多個例外的「放置為主要符號」外，其他所有選項在 ISO 13715:2017(E) 修訂中都是新選項。
   2. 在「需求」下，執行以下作業：
      1. 若要插入不含特定資料的邊符號，請選取「允許未定義的大小」，然後按一下「允許帶毛邊或去除毛邊」或「需要讓切」。若要定義方向，請從下拉清單中選取值。
         在 ISO 13715:2017(E) 修訂中，若要插入不含特定資料的邊符號，請在「需求」下選取「無值」。若要定義方向，請選取以下其中一個位置：

         • 未定義方向
         • 已定義垂直方向
         • 已定義水平方向
         • 已定義垂直和水平方向
      2. 若要設定邊符號資料，請在參數區上方或下方的方塊中輸入邊符號值，或者從下拉清單中選取值。
      3. 若要在符號旁顯示標準修訂，請選取「展示標準標示」。
      4. 若要加入全周稱號，請按一下「全周」。

      5. 若要顯示指示值，請在「指示自」和「指示至」方塊中輸入值。
         註: 此選項僅在 ISO 13715:2017(E) 修訂中提供。
      6. 若要指定邊數，請在「邊數」方塊中輸入值。
         註: 此選項僅在 ISO 13715:2017(E) 修訂中提供。
6. 按一下「確定」。
