「幾何清理」會掃描圖面並修正常見的幾何圖形錯誤。
「幾何清理」會掃描圖面以尋找常見的幾何圖形錯誤，包括間隙、超出、未搭接和未對齊的角度。此功能使用視覺標記直接在圖面視窗中亮顯錯誤。此外，「幾何清理」會為每個錯誤提供幾種選項，讓您選擇最佳的修正方式。您也可以選擇忽略建議，在需要時依設計保留幾何圖形。幾何清理很快速、直覺、精確。

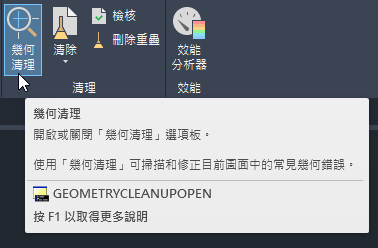

若要使用「幾何清理」，請先開啟選項板。您可以在指令提示下輸入 GEOMETRYCLEANUPOPEN 執行此操作，或在功能區中按一下「管理」頁籤 >「清理」面板 >「幾何清理」。

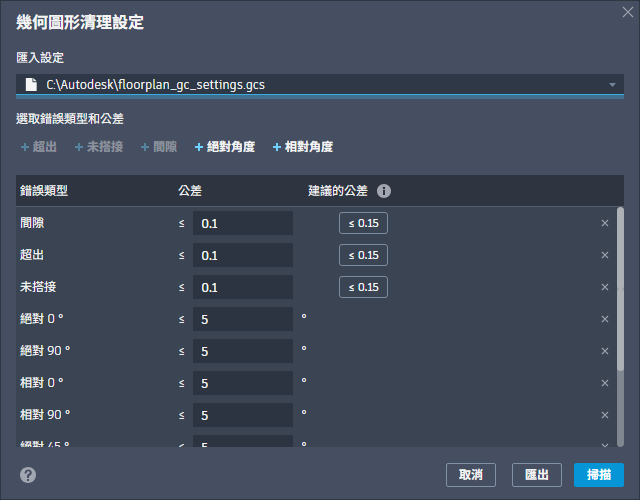

接著，選取您要掃描的物件。選取錯誤類型，並在「幾何清理設定」對話方塊中設定公差，來自訂設定。您也可以匯出公差設定並匯入樣板檔，讓圖面或專案類型之間達到一致的狀態。

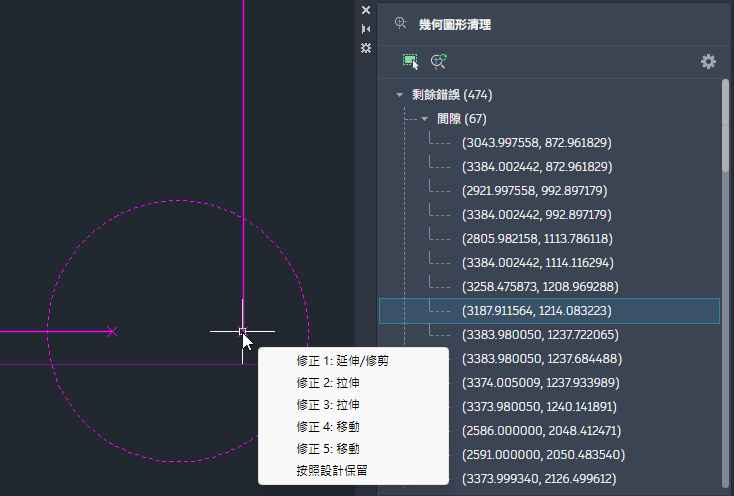

最後，按一下每個發現的錯誤加以檢閱並修正。將滑鼠懸停在視覺標記上會顯示修正選項，將滑鼠懸停在修正選項上可讓您在圖元區上即時預覽修正結果。按一下修正選項，即可套用到圖面。針對刻意為之的情況，請使用「按照設計保留」。
細微的幾何圖形錯誤可能會中斷您的設計工作流程，並影響您的生產力。提高繪圖精確度是此工具的主要優勢之一。透過簡化清理過程可節省時間，同時讓您控制修正的內容。
新指令
- GEOMETRYCLEANUPOPEN - 開啟「幾何清理」選項板。
- GEOMETRYERRORREVIEWCLOSE - 結束「幾何清理」檢閱模式。
- GEOMETRYCLEANUPCLOSE - 關閉「幾何清理」選項板。
新系統變數
- GEOMETRYCLEANUPSTATE - 指出「幾何清理」選項板處於開啟還是關閉狀態。
- GEOMETRYCLEANUPZOOMPAN - 控制在「幾何清理」選項板的樹狀檢視中按一下節點，是否會自動縮放至亮顯的實例。
