使用此頁籤可以參考渠道的基準線資訊。
使用此頁籤可以參考渠道的基準線資訊。
基準線
地勢線。顯示基準線所參考的地勢線名稱。如果選取了定線/縱斷面基準線，則顯示為 NA。
對齊。顯示基準線所參考的定線名稱。如果選取了地勢線基準線，則顯示為 NA。
縱斷面。顯示基準線所參考的定線相關縱斷面名稱。如果選取了地勢線基準線，則顯示為 NA。
定義樁號範圍。啟用沿渠道的樁號標示。
起點樁號。指定渠道的起點樁號。按一下
手動選取圖面中的樁號位置。
終點樁號。指定渠道的終點樁號。按一下 手動選取圖面中的樁號位置。
一般

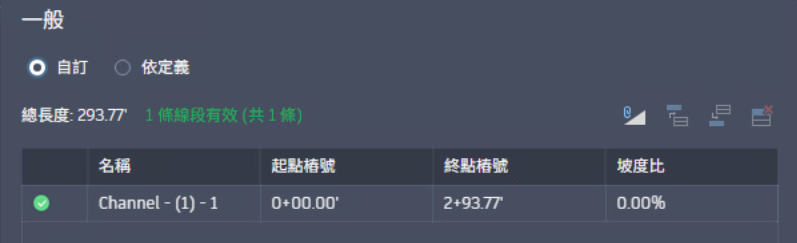

自訂。啟用此選項可編輯渠道的線段，以定義每條坡度比線段的起點樁號和終點樁號。

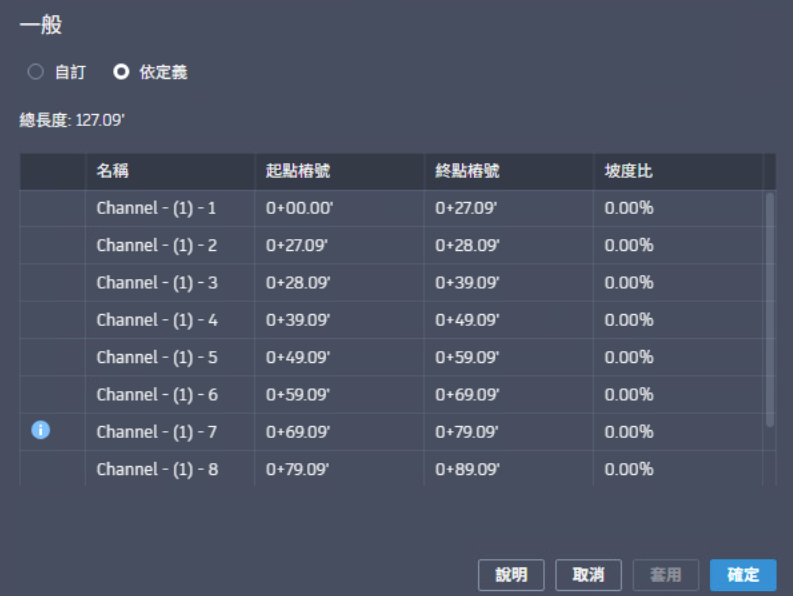

依定義。允許根據基準線上的坡度比變化，自動建立渠道線段。
總長度。顯示基準線的總線性長度。
名稱。顯示每條渠道線段的名稱。將在渠道名稱後加上數字字尾，並且是唯讀的。
起點樁號。顯示每條渠道線段的起點樁號。此值應在定義的樁號範圍內，否則將顯示錯誤。
終點樁號。顯示每條渠道線段的終點樁號。此值應在定義的樁號範圍內，否則將顯示錯誤。
坡度比。顯示每條渠道線段的坡度比。以百分比坡度形式顯示；如果沒有坡度，則顯示為「水平」。負坡度比表示沿樁號標示的下坡。
「自訂」選項工具。使用「自訂」選項時，可以使用以下工具。
- 從自動計算的坡度匯入。這將使用自動計算的資料覆寫任何自訂坡度資料。然後，使用者將能夠調整自動計算的資料。
- 在上方插入列。此選項會分割目前列的樁號範圍，並在上方加入一列。必須輸入樁號值，以定義分割位置。
- 在下方插入列。此選項會分割目前列的樁號範圍，並在下方加入一列。必須輸入樁號值，以定義分割位置。
- 刪除選取的列。這會將目前樁號範圍與下方列合併，以刪除該樁號範圍。如果刪除最後一列，則會將其與上方列合併。如果只有一列，則無法將其刪除。
註: 變更坡度方向 (例如，通過凸形點或凹陷點) 的渠道，不應塑型為單一渠道元素。當一個渠道內的坡度方向反轉時，水流可能無法在模擬期間正確到達預定的下游出水口，並且可能會從系統中遺失。最佳做法是在每個凸形或凹陷處分割渠道，並將產生的線段定義為單獨的渠道。空結構應放置在凹陷點處，來自對向坡度的水流會在此處聚合。
縱向坡度。顯示基準線的坡度。以「垂直高度 : 水平寬度」形式顯示；如果沒有坡度，則顯示為「水平」。
長度。顯示基準線的線性長度。
