使用此頁籤可以定義渠道的斷面幾何圖形。
此對話方塊底部的預覽縱斷面，將根據參數中的任何變更進行調整。
梯形參數
- 底部偏移
-
指定渠道底部中心的 XZ 值，如預覽網格所示。
- 類型
-
指定渠道的斷面幾何圖形類型。選取「梯形」、「三角形」、「矩形」或「自訂」。
三角形
針對標準梯形渠道縱斷面，調整以下參數。
- 高度
-
指定渠道自底部測量的高度。
- 側坡
-
指定渠道側面的「垂直高度 : 水平寬度」坡度。
- 側
-
指定三角形渠道的哪一側具有坡度。值為「左」或「右」。
矩形
選取「自訂」，以設計渠道縱斷面。
- 寬度
-
指定渠道自底部測量的寬度。
- 高度
-
指定渠道的高度。
自訂參數
- ID
-
顯示斷面預覽影像網格中的數字座標點。
- X
-
指定斷面預覽影像網格中 ID 的水平位置。
- Y
-
指定斷面預覽影像網格中 ID 的垂直位置。
使用 ID 和 X/Y 座標，透過以下工具建置渠道縱斷面。
附加點。在 ID 清單的結尾新增空白點。
刪除點。刪除目前選取的點。
移至起點。將選取的點移至 ID 清單的開頭。
-
上移。在 ID 清單中將選取的點上移一個位置。
下移。在 ID 清單中將選取的點下移一個位置。
移至終點。將選取的點移至 ID 清單的末尾。

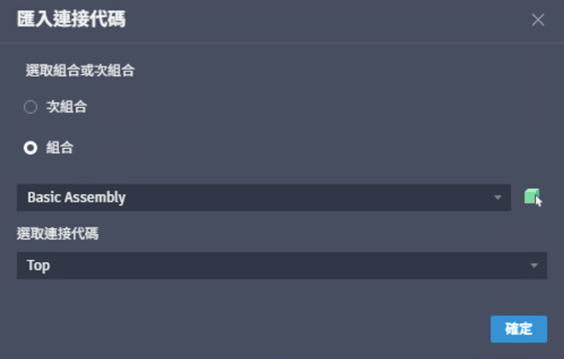

從連接代碼匯入點。從圖面中的指定組合或次組合匯入點。在產生的「匯入連結代碼」對話方塊中，首先選取次組合或組合選項，然後從下拉式清單中進行選取，或按一下
手動從圖面中選擇次組合或組合。選取次組合後，從下拉式清單中指定連接代碼。
從 CSV 檔匯入點。從 CSV 檔匯入自訂渠道的點。
將點匯出至 CSV 檔。將自訂渠道中的點匯出至 CSV 檔。
