您可以使用「資料連接」來連接至多個點陣式影像檔。
使用 Raster Extension 功能可插入和對齊其格式不受「資料連接」支援的點陣式影像，或者為其檔案中不包含此資料的影像指定關聯資訊。
某些影像編輯應用程式 (例如，AutoCAD Raster Design 工具集) 會將影像位置資訊儲存在相關聯的關聯來源檔案中。
當您使用「插入影像」指令 (按一下「常用」頁籤
「資料」面板「插入影像」 查找) 插入點陣式影像時，AutoCAD Map 3D 工具集 會讀取座標關聯資訊，然後將影像放在圖面中精確的座標位置處。

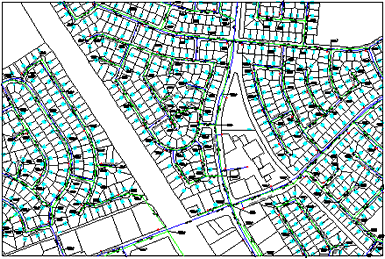

將點陣式影像插入到城市地圖。將游標移至影像之上以查看結果。
插入影像時，您可以變更影像顯示順序，讓這些圖徵和圖面物件顯示在影像頂部。
插入影像時，AutoCAD Map 3D 工具集會透過路徑名稱或資料管理文件 ID 將影像連結到圖檔。更新連結的影像後，變更會顯示在圖面中。由於影像本身沒有儲存在圖面中，因此不會增加圖面大小。
插入影像後，便可將它視為圖塊多次重新插入。每個插入影像都有自己的截取邊界與亮度、對比、濃淡與透明度等設定。單一影像可以分成許多部份，並在圖面中重新排列。
受支援的影像格式
AutoCAD Map 3D 工具集支援在電腦圖形、文件管理、地圖製作和地理資訊系統 (GIS) 中常用的影像檔案格式。影像可以是黑白、8 位元灰階、8 位元索引色或 24 位元全彩。
有幾種影像檔格式支援透明度。當影像透明度打開時，AutoCAD Map 3D 工具集能識別這些透明像素，並允許圖面中的圖形以透明顯示。在黑白影像中，背景像素可以視為透明的。
您也可以為灰階或彩色影像選取透明色，並設定點陣式影像不透明度。
AutoCAD Map 3D 工具集支援以下點陣式檔案格式。某些格式 (例如 ECW) 將以 OLE 物件而不是影像檔案形式受到支援。AutoCAD Map 3D 工具集根據檔案內容而不是副檔名決定檔案格式。
| 類型 | 描述和版本 | 副檔名 |
|---|---|---|
| BMP | Windows 和 OS/2 點陣圖格式 | .bmp、.rle、.dib |
| CALS-I | 電腦輔助獲得與後勤支援 | .rst、.gp4、.mil、.cal、.cg4 |
| DOQ | 數位正投影四邊形點陣式影像格式 (用於已經過處理消除失真的航空相片) | .doq |
| ECW | 增強的壓縮小波 (來自 ER Mapper 的高度壓縮多重解析度影像格式) | .ecw |
| FLIC | Autodesk 數位動畫格式 | .flc、.fli |
| GeoSPOT | 使用地理參考資訊的 SPOT Image Corporation 格式 | .bil |
| GeoTIFF | 使用地理參考資訊的 TIFF | .tif |
| GIF | 圖形交換格式 (來自 CompuServe 的點陣式影像格式) | |
| IG4 | Image Systems Group 4 | .ig4 |
| IGS | Image Systems Gray Scale | .igs |
| IKONOS | 8 或 16 位元衛星影像 | |
| JFIF | JPEG 檔案交換格式 | .jpg |
| JPEG 和 JPEG 2000 | 聯合影像專家小組 | .jpg |
| LANDSAT FAST L7A | Landsat 7 衛星所使用的多光譜影像格式 | |
| NITF | 國家影像傳輸格式 (通常由美國聯邦機構和 NATO 所使用的多框影像格式) | |
| PCX | PC Paintbrush Exchange | .pcx |
| PICT | Macintosh PICT1、PICT2 | .pct |
| PNG | 可攜式網路圖形 | .png |
| Quickbird TIFF | 來自 DigitalGlobe Quickbird 衛星的多光谱影像格式 | |
| RLC 1 和 2 | 執行長度編碼格式 (版本 1 無標頭；版本 2 具有 IST 標頭) | .rlc |
| TARGA | TrueVision 影像檔案格式 | .tga |
| TIFF | 標籤影像檔格式 | .tif |
