針對翹曲分析約束模型

在翹曲分析中，會對模型節點套用約束，為的是：

• 防止模型因零件的自然翹曲而發生剛體運動 (全域平移和旋轉)，或
• 限制裝配節點的運動，以考慮組合引發的變形和應力。如果是依模具收縮裕度調整比例的模型，也必須考慮根據模具收縮裕度調整約束位置。

注意事項：空間中的一般剛體運動牽涉到六個分量 (三個正交平移與三個正交旋轉)。這表示必須在模型中設定的約束自由度最小數目也是六。實際上，您必須決定是全域座標系還是局部座標系最能夠模擬出您對於所要塑型之實際情況的感覺。

防止剛體運動

自動與手動約束

依預設，且對於大多數情況而言，自動約束可用於預測零件的典型變形。

若未設定手動約束，則會自動設定約束，並使用最佳擬合技術測量零件的撓曲。

雖然通常自動翹曲計算即已足夠，但在特殊條件之下使用的情況中，或例如其已固定於組合中的其他物件時，對零件設定手動約束以預測其將如何翹曲也很有用。

您可能會想要對特定節點設定非零位移約束，以將由組合引發的變形與應力納入考慮。為了達到此目的，您需要先對模型設定剛體移動約束。

下面的圖 1 與 2 顯示翹曲模擬可能因對零件設定的約束類型而產生哪些不同的結果。

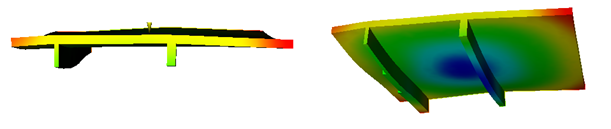

具有自動約束的零件的典型變形 (比例係數=10.00)

但是，對零件設定特定約束可提早預測不想在真實的使用條件中發生的零件行為。

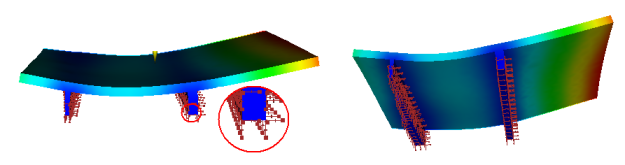

模擬使用時將套用於零件的約束，以及因這些約束而產生的撓曲。(比例係數=10.00)

限制裝配節點的運動

如果射出成型零件要裝配到剛性組合中，您可能想要在特定裝配節點上設定固定約束，以考慮組合引發的變形和應力。為了達到此目的，您必須先對裝配節點設定固定的翹曲約束。然後，您必須根據模具收縮裕度選項開啟約束位置調整，並指定模具收縮裕度。
