壓縮曲面

在壓縮類型成型製程模擬中，可以為模型中的曲面指定「壓縮曲面」性質類型。軟體使用此性質類型，來確定將在何處進行壓縮。未壓縮的母模仁區域應使用一般零件元素進行塑型。

中間平面模型

針對中間平面分析，請選取模型中發生壓力機移動的元素，並指定「壓縮曲面」性質類型。然後，與這些元素相關聯的節點會被視為隨著壓力機板的移動改變厚度。

針對 3D 分析，請選取母模仁區域中發生壓力機移動的曲面元素，並為其指定「壓縮元素 (3D)」性質類型。除非您手動介入，否則軟體會根據您的分析設置，自動指定固定和移動側。

注意: 壓縮曲面性質類型僅適用於曲面元素。

通常，自動指定可精確模擬成型製程。壓縮方向可以設定為 + Z 或 -Z 方向；預設方向為 -Z。

「壓縮曲面性質」結果

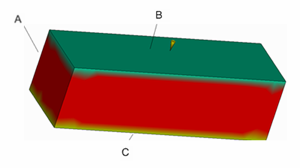

其中 A = 側曲面，B = 壓縮曲面，C =固定曲面

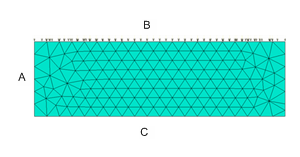

在某些情況下，尤其是複雜的幾何圖形、品質不良的網格或特殊的專有製程，將需要更精細的指定。在這些情況下，可以手動指定三個壓縮曲面類型，如上面的圖片所示。

有四 (4) 個壓縮曲面性質選項：

由代碼執行決定。這是預設設定。

壓縮 (移動) 曲面被視為母模仁的壓力機側，並將完全遵循壓力機的移動。

固定曲面會被視為母模仁的固定側。在壓縮期間不會發生移動。

側曲面如上圖中的 A 所示。具有此壓縮曲面性質的節點在法向於壓縮方向的方向上不會發生移動，但是在壓縮方向上可能會發生移動。

注意: 如果側曲面與壓縮方向呈現某個角度，則側幾何圖形可能會發生變更。
