快速入門冷卻 FEM 自學課程：為模具建立網格

為模具建立網格分為兩個步驟。首先，您要使用三角形元素為所有表面 (模具、模具邊界、冷卻通道、嵌入件) 建立網格，然後根據這些三角形元素使用 3D 元素為模具體積建立網格。

表面網格

1. 確保已選取所有圖層。

2. 按一下 (網格」頁籤 >「網格」面板 >「模具網格」)。

3. 在「工具」面板中選取「表面」頁籤

4. 輸入 16 mm 做為外部模具表面邊長。

5. 輸入 4 mm 做為內部模具表面邊長。

   注意: 越細的外部表面邊長不會顯著增加解的準確度，但是會增加需要的計算時間。

6. 輸入 12 做為圓柱圓周節點的目標數。

7. 按一下「網格」啟動 Simulation Compute Manager。

8. 在 Simulation Compute Manager 中，選取求解位置，然後按一下「啟動」。

9. 網格完成後，不勾選 Mold External Triangles 和兩個 Channel 圖層。

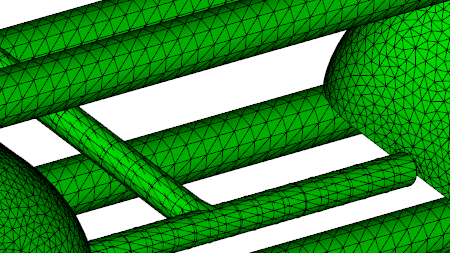

   流道和冷卻系統的表面現在都以三角形表示。

體積網格

1. 打開 Mold External Triangles 和兩個 Channel 圖層。
2. 按一下 (網格」頁籤 >「網格」面板 >「模具網格」)。
3. 按一下「網格」啟動 Simulation Compute Manager。
4. 在 Simulation Compute Manager 中，選取求解位置，然後按一下「啟動」。

這可能需要花費幾分鐘時間。
