Dialog Nastavení vyčištění geometrie

OTEVŘIZAČIŠTĚNÍGEOMETRIE (příkaz) Hledat

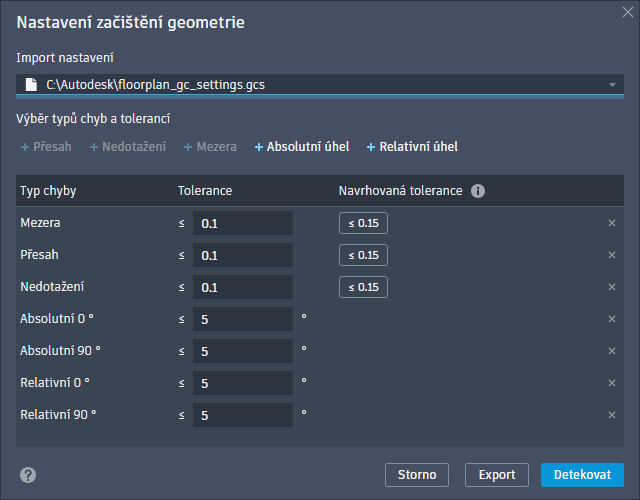

V dialogu Nastavení vyčištění geometrie lze přizpůsobit, které chyby geometrie budou nalezeny, nastavit hodnoty tolerance jednotlivých typů chyb a spravovat šablony nastavení. Nastavení jsou uložena v profilu uživatele a lze je importovat nebo exportovat jako soubory .gcs pro budoucí použití.

Seznam možností

Zobrazí se následující možnosti.

Nastavení importu
Vyberte soubor

Otevře Prohlížeč souborů načtení nastavení, kde lze vybrat a importovat soubor nastavení .gcs.

Vyberte pole souboru

Zobrazí cestu k aktuálnímu souboru nastavení .gcs. Pokud používáte výchozí nastavení, nezobrazí se žádná cesta k souboru.

Výběr typů chyb a tolerancí
Typ chyby

Do kontroly jsou zahrnuty pouze chyby uvedené v části Typ chyby. Odstraněním nepotřebných typů chyb urychlíte proces skenování.

Dostupné typy chyb:

  • Přesah: koncový bod úsečky nebo křivka přesahuje daný tvar.
  • Nedotažení: koncový bod čáry nebo křivka končí před daným tvarem.
  • Mezera: Koncový bod úsečky nebo křivka se měl shodovat s jiným bodem, ale nestalo se tak.
  • Absolutní úhel: Čára nebo křivka je mírně mimo standardní USS úhel 0, 90 nebo 180 stupňů vzhledem k aktuálnímu uživatelský souřadnicový systém.
  • Relativní úhel: Dvě protínající se úsečky nebo křivky se nedotknou v zamýšleném standardním úhel, 90 stupňů pro kolmost nebo 45 stupňů pro diagonálu.
Poznámka: Chyby přesahu, nedotažení a mezery lze zapnout nebo vypnout. Chyby absolutního úhlu a relativního úhlu lze přidat s vlastními hodnotami úhel od 0° do 180°. Neexistuje omezení počtu chyb absolutního a relativního úhlu, které lze přidat, ale duplicitní hodnoty nebudou zpracovány.
Tolerance

Nastaví práh pro rozpoznání každého typu chyby. Hodnoty tolerance musí být větší než 0.000100. Tolerance je u chyb založených na délce bezjednotková a u chyb založených na úhel používá stupně.

Navrhovaná tolerance

Navržené hodnoty tolerance jsou založeny na geometrii celého výkresu.

Odstranit (X)

Odstraní z vyhledávání vybraný typ chyby.

Storno

Zavře dialog Nastavení vyčištění geometrie bez uložení změn.

Export
Otevře prohlížeč souborů Uložit nastavení, kde lze aktuální nastavení exportovat jako soubor .gcs.
Detekovat
Pomocí vybraných typů chyb a tolerancí vyhledá v aktuálním výkresu chyby geometrie.
Poznámka: Po první detekci se tlačítko Skenovat změní na Znovu skenovat pro další skeny.
