Karta Model (dialog Vlastnosti kanálu)

Tato karta slouží jako reference pro základní informace o kanálu.

Od základny

Návrhová linie. Zobrazuje název návrhové linie odkazované pro základnu. Zobrazí se jako N/A, pokud je vybrána základna trasy/profilu.

Zarovnání Zobrazuje název trasy odkazované pro základnu. Zobrazí se jako N/A, pokud je vybrána základna návrhové linie.

Profil. Zobrazuje název profilu asociovaného s trasou odkazovanou pro základnu. Zobrazí se jako N/A, pokud je vybrána základna návrhové linie.

Definovat rozsah staničení. Povolí staničení podél kanálu.

Počáteční staničení. Určuje počáteční staničení kanálu. Chcete-li umístění staničení ručně vybrat ve výkresu, klikněte na tlačítko .

Koncové staničení. Určuje koncové staničení kanálu. Chcete-li umístění staničení ručně vybrat ve výkresu, klikněte na tlačítko .

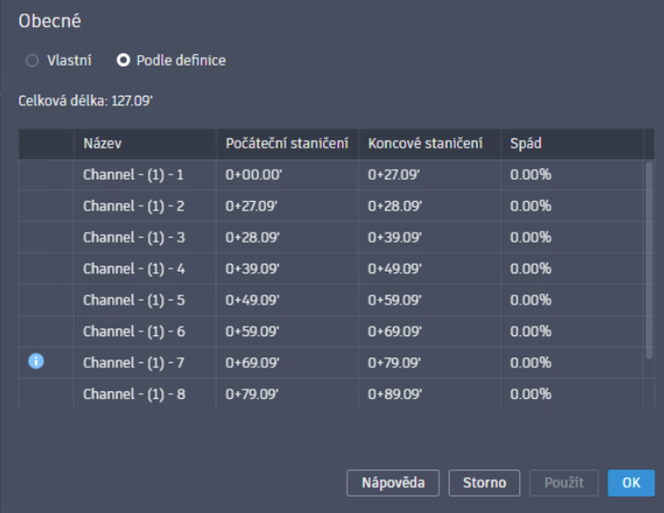

Obecné

Vlastní. Povoluje možnost upravit segmenty kanálu za účelem definování počátečního a koncového staničení každého segmentu spádu.

Podle definice. Povoluje automatické vytváření segmentů kanálu na základě změn spádu podél základny.

Celková délka. Zobrazuje celkovou lineární délku základny.

Název. Zobrazuje název každého segmentu kanálu. Tento parametr přidá k názvu kanálu číselnou příponu a je pouze ke čtení.

Počáteční staničení. Zobrazí počáteční staničení každého segmentu kanálu. Tato hodnota musí být v definovaném rozsahu staničení, jinak se zobrazí chyba.

Koncové staničení. Zobrazí koncové staničení každého segmentu kanálu. Tato hodnota musí být v definovaném rozsahu staničení, jinak se zobrazí chyba.

Spád. Zobrazí spád každého segmentu kanálu. Tato hodnota je reprezentována jako procentuální spád, a pokud neexistuje žádný sklon, zobrazí se hodnota Horizontální. Záporný spád představuje sklon směrem dolů podél staničení.

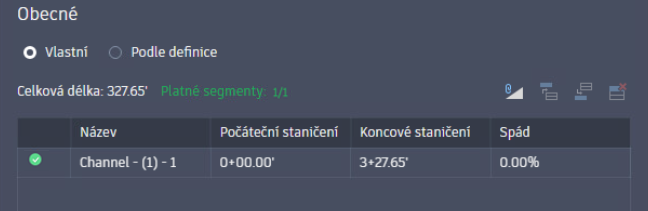

Nástroje možnosti Vlastní. Při použití možnosti Vlastní jsou k dispozici následující nástroje.

Importovat z automaticky vypočítaných sklonů. Tato možnost přepíše veškerá přizpůsobená data sklonu automaticky vypočítanými daty. Poté bude uživatel moci automaticky vypočítaná data upravit.
Vložit řádek nad. Tato možnost rozdělí rozsah staničení pro aktuální řádek a přidá řádek nad. Chcete-li definovat umístění rozdělení, je nutné zadat hodnotu staničení.
Vložit řádek pod. Tato možnost rozdělí rozsah staničení pro aktuální řádek a přidá řádek pod. Chcete-li definovat umístění rozdělení, je nutné zadat hodnotu staničení.
Odstranit vybraný řádek. Tato možnost odstraní aktuální rozsah staničení jeho sloučením s řádkem níže. Při odstranění posledního řádku se sloučí s řádkem výše. Pokud existuje pouze jeden řádek, nelze jej odstranit.

Poznámka: Kanály, které mění směr sklonu (tj. procházejí vrcholovým nebo údolnicovým bodem), nesmí být modelovány jako jediný prvek kanálu. Pokud se směr sklonu v rámci jednoho kanálu obrátí, nemusí tok během simulace správně dosáhnout zamýšlené výpusti po proudu a může se ze systému ztratit. Doporučeným postupem je rozdělit kanál v každém vrcholovém nebo údolnicovém bodě a definovat výsledné segmenty jako samostatné kanály. V údolnicových bodech, kde se sbíhají toky z opačných sklonů, by měl být umístěn stavební objekt s hodnotou null.

Podélný sklon. Zobrazuje sklon základny. Tato hodnota je reprezentována jako základna:výška, a pokud neexistuje žádný sklon, zobrazí se hodnota Horizontální.

Délka. Zobrazuje lineární délku základny.
