Karta Příčný řez (dialog Vlastnosti kanálu)

Tato karta slouží k definování geometrie průřezu kanálu.

Náhled profilu v dolní části tohoto dialogu se bude upravovat podle případných změn parametrů.

Lichoběžníkové parametry

Odsazení základny: Určuje souřadnice XZ středu dna kanálu, jak je znázorněno v rastru náhledu.
Typ: Určuje typ geometrie průřezu kanálu. Vyberte možnost Lichoběžníkový, Trojúhelníkový, Obdélníkový nebo Vlastní.

Upravte následující parametry standardního profilu lichoběžníkového kanálu.

Výška: Určuje výšku kanálu ode dna.
Boční sklon: Určuje sklon základna:výška stran kanálu.
Strana: Určuje, která strana trojúhelníkového kanálu je zešikmená. Buď levá, nebo pravá.

Chcete-li sami navrhnout profil kanálu, vyberte možnost Přizpůsobený.

STAVEBNÍHO OBJEKTU: Zobrazuje číselný souřadnicový bod v rastru obrázku náhledu příčného řezu.
X: Určuje horizontální pozici ID v rastru obrázku náhledu příčného řezu.
Y: Určuje vertikální pozici ID v rastru obrázku náhledu příčného řezu.

Na základě ID a souřadnic X/Y vytvořte pomocí následujících nástrojů profil kanálu.

Připojit bod. Přidá nový prázdný bod na konec seznamu ID.
Odstranit bod. Odstraní aktuálně vybraný bod.
Přesunout na začátek. Přesune vybraný bod na začátek seznamu ID.
Posunout nahoru. Posune vybraný bod v seznamu ID o jednu pozici nahoru.
Posunout dolů. Posune vybraný bod v seznamu ID o jednu pozici dolů.
Přesunout na konec. Přesune vybraný bod na konec seznamu ID.

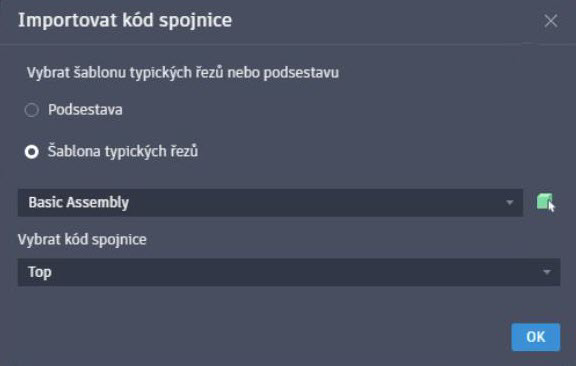

Importovat body z kódů spojnic. Importuje body ze zadané šablony typických řezů nebo podsestavy ve výkresu. Ve výsledném dialogu Importovat kód spojnice nejprve vyberte možnost podsestavy nebo šablony typických řezů a poté proveďte výběr v rozevíracím seznamu nebo klikněte na tlačítko a vyberte podsestavu nebo šablonu typických řezů ručně z výkresu. Po výběru vyberte kód spojnice v rozevíracím seznamu.
Importovat body ze souboru CSV. Importuje body pro přizpůsobený kanál ze souboru CSV.
Exportovat body ze souboru CSV. Exportuje body z přizpůsobeného kanálu do souboru CSV.
