Vytvoření nádrže

Přečtěte si, jak přidat objekt dešťové vody nádrže do projektu odvodnění.

1. Klikněte na kartu Výchozí panel Vytvořit návrh rozevírací seznam Nádrž Vytvořit nádrž .
2. V dialogu Vytvořit nádrž určete následující parametry:
   • název nádrže a volitelný popis,
   • hloubka, sklon a výška nádrže,
   • název hladiny nádrže,
   • styl nádrže z rozevíracího seznamu Styl,
3. Klikněte na tlačítko OK.

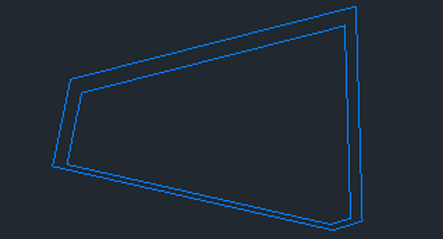

4. Ve výkresu načrtněte průmět nádrže jako uzavřenou geometrii.

Vytvoření nádrže na základě objektu

1. Klikněte na kartu Výchozí panel Vytvořit návrh rozevírací seznam Nádrž Vytvořit nádrž z objektu .
2. Vyberte předem nakreslený objekt s uzavřenou geometrií.
3. V dialogu Vytvořit nádrž určete následující parametry:
   • název nádrže a volitelný popis,
   • hloubka, sklon a výška nádrže,
   • název hladiny nádrže,
   • styl nádrže z rozevíracího seznamu Styl,
   • zda má být vybraný objekt odstraněn, či nikoli (použijte konkrétní zaškrtávací políčko).
4. Klikněte na tlačítko OK.

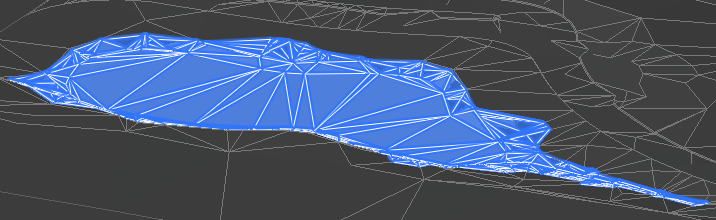

Vytvoření nádrže na základě povrchu

1. Klikněte na kartu Výchozí panel Vytvořit návrh rozevírací seznam Nádrž Vytvořit nádrž z povrchu .
2. Vyberte povrch ve výkresu.
3. Určete horní výšku nádrže. Veškerý potenciál na povrchu je zvýrazněný a vy můžete vybrat požadovaný bod na ploše nádrže.
4. Pokud přesně nevíte, jaká je horní výška nádrže, ale máte uzavřenou vrstevnici představující požadovanou nádrž, můžete hranici nádrže definovat jejím výběrem.
5. V dialogu Vytvořit nádrž z povrchu určete následující parametry:
   • název nádrže a volitelný popis,
   • název hladiny nádrže,
   • styl nádrže z rozevíracího seznamu Styl,
6. Klikněte na tlačítko OK.

Potrubí lze přichytit a připojit k nádrži jako u kteréhokoliv připojení gravitační potrubní sítě (viz část Práce s úpravami potrubních sítí). Připojená potrubí se pak zobrazí na kartách Přítoky a Výtoky v dialogu Vlastnosti nádrže.
