Autodesk Drainage Tools for Civil 3D

Přečtěte si další informace o nových vylepšeních nástrojů analýzy a odvodnění pro aplikaci Civil 3D.

Sada Autodesk Drainage Tools for Civil 3D je nyní počínaje verzí Civil 3D 2026.2 součástí aplikace a je instalována spolu s ní. Jedná se o sadu nástrojů připravenou na produkci, která je navržena tak, aby integrovala prostředí návrhu odvodnění aplikace Civil 3D s analytickými funkcemi založenými na cloudových službách analýzy InfoDrainage – to vše bez nutnosti opustit aplikaci Civil 3D! Vylepšuje možnosti návrhu odvodnění tím, že poskytuje nové pracovní postupy pro návrh nádrží, podzemních nádrží a otevřených kanálů, a také zlepšuje povodí díky rozšířené podpoře metod odtoku.

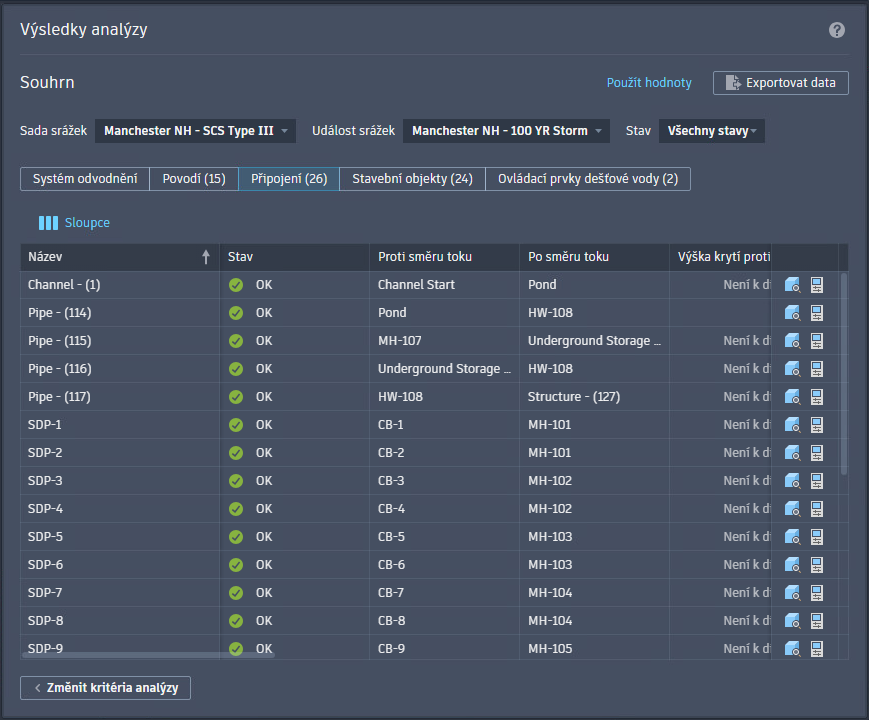

Když inženýr odvodnění připraví analýzu systému, lze analýzu spustit přímo v aplikaci Civil 3D. To umožňuje využití různých metod srážek a odtoku a usnadňuje provádění více simulací dešťových událostí. Po dokončení analýzy mohou inženýři ověřit výsledky, včetně případných upozornění nebo chyb, před jejich použitím u komponent odvodnění ve výkresu a exportem komplexní zprávy analýzy.

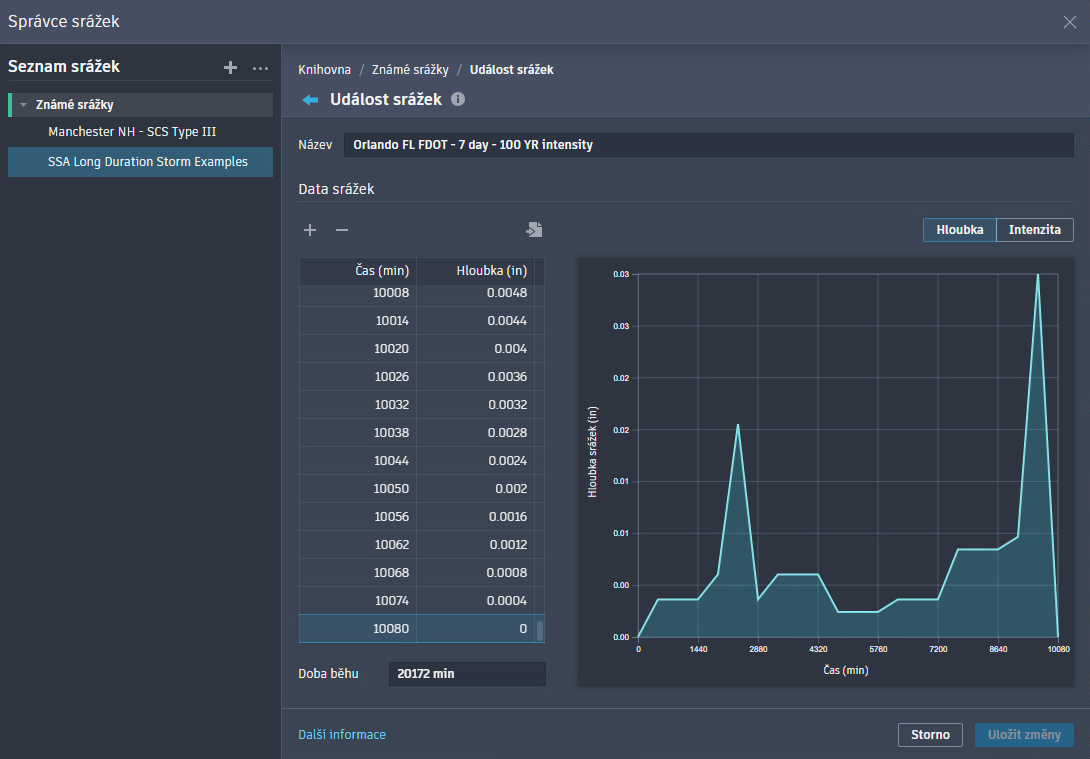

V rámci podpory analytických pracovních postupů je zahrnut nástroj ke správě srážek, který umožňuje vytváření a správu srážkových událostí. Další informace.

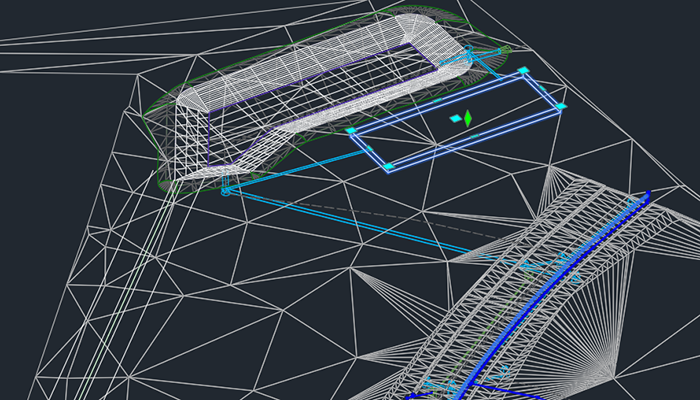

Podzemní nádrž

• Do přítoků podzemních nádrží ve vlastnostech podzemních nádrží byla přidána povodí.
• Plně je podporována konektivita s potrubími, stavebními objekty, nádržemi a povodími – ve vlastnostech a seznamech se nyní zobrazují připojené objekty.
• Bylo vylepšeno chování exportu (vždy ve formátu CSV).
• Při změně konektivity potrubí a ovládacího prvku dešťové vody se vlastnosti aktualizují obousměrně.
• Podzemní nádrž nyní funguje jako každý jiný objekt aplikace Civil 3D – nastavíte výchozí styly, pravidla pojmenování a hydraulické parametry jednou a na jednom místě a každá nová podzemní nádrž, kterou vytvoříte, se bude automaticky řídit těmito standardy. Aplikace Civil 3D vždy měla centralizovaný způsob řízení, jak objekty vypadají a jak se chovají, když je vytváříte – říká se tomu nastavení prvků. Používají to potrubí, stavební objekty i trasy. Ve verzi Civil 3D 2027 se k nim konečně připojují i podzemní nádrže. To znamená, že nyní máte tyto možnosti:
  • Nastavení výchozího stylu podzemní nádrže – nové objekty okamžitě použijí vzhled podle standardu vaší společnosti, aniž by jej bylo nutné pokaždé ručně měnit.
  • Nastavení výchozího pravidla pojmenování – například PN-1, PN-2, PN-3 a automaticky dále na základě vámi definované šablony čítače.
  • Nastavení výchozích jednotek pro geometrii a vzdálenost – měření podzemní nádrže jsou od začátku v souladu s jednotkami výkresu nebo projektu.
  • Nastavení výchozích parametrů infiltrace (hydraulické) — své standardní hodnoty a jednotky infiltrace definujete jednou a každá nová podzemní nádrž bude začínat s těmito výchozími nastaveními.
  • Vyhledání podzemní nádrže v části Prostor nástrojů → Nastavení – stejně jako potrubí nebo stavební objekty mají nyní i podzemní nádrže vlastní vyhrazený uzel ve stromu Nastavení.
  • Zobrazení a úprava klíčových vlastností podzemní nádrže přímo na panelu Vlastnosti – vlastnosti Hloubka, Spodní výška, Plocha a Objem nádrže jsou přístupné i bez otevření samostatného dialogu.

Vylepšení povodí

• Byly přidány metody doby koncentrace FAA a Kirpich.
• Byly vylepšeny sklony cesty toku, které se při rozdělování segmentů přepočítávají od referenčního povrchu.
• Bylo vylepšeno vytváření cest toku od povrchu ke konci na hranicích povodí.

Kanály: Podpora více sklonů

• Je podporováno více sklonů pro jeden kanál.
• Je podporována identifikace sklonů od základny kanálu (profil nebo návrhová linie).
• Je podporováno ruční definování více sklonů pro kanál.
• Je podporována identifikace tečen profilu jako různých segmentů pro kanál s více sklony.
• Je podporována identifikace oblouků profilu jako různých segmentů pro kanál s více sklony. Oblouky profilu se v bodě otočení rozdělí na tečný kanál.
• Ověření v tabulce více sklonů:
  • Jsou zde poskytnuty kontroly a upozornění týkající se směru sklonu.
  • Jsou zde poskytnuty kontroly a upozornění týkající se mezer nebo překrytí staničení.
• V nastavení příkazu je podporován typ sklonu kanálu.
• Je podporován import příčného řezu z vybrané šablony typických řezů.

Gravitační potrubí

• Popisky potrubí nyní zobrazují připojené ovládací prvky dešťové vody (nádrže / podzemní nádrže) všude v popiscích půdorysu, profilu, překlenutí, křížení i příčného řezu.
• Přehled potrubní sítě byl aktualizován tak, aby místo pojmu „stavební objekt“ používal terminologii „počáteční/koncový objekt“.
• Uživatelé si mohou zobrazit a upravit vlastnosti hladin přímo v dialozích vlastností potrubí a tlakových sítí.
• Bylo vylepšeno zobrazení připojených ovládacích prvků dešťové vody na panelu Vlastnosti.
• V analýze systému odvodnění lze použít obloukové, eliptické a vejčité tvary potrubí (navíc ke kruhovým a obdélníkovým).

Kompatibilita a datové zkratky

Aplikace Civil 3D 2027 umožňuje bezpečně otevírat výkresy, které obsahují objekty nádrží, podzemních nádrží a kanálů, odkazovat na ně a sdílet je, a to i v případě, že členové vašeho týmu používají jiné verze aplikace Civil 3D.

• Výkresy ze starších verzí lze otevírat, aniž byste ztratili data nádrží, kanálů nebo podzemních nádrží. Aplikace Civil 3D řeší upgrade na základě vašeho rozhodnutí tak, že vás upozorní na verzi objektů.
• Okamžitě poznáte, když existuje nesoulad verzí – zřetelná ikona s popiskem na stavovém řádku vás upozorní, pokud byly objekty odvodnění výkresu vytvořeny v jiné verzi.

• Sdílení dat mezi verzemi pomocí datových zkratek – odkazování na nádrž ze staršího výkresu jednoduše funguje. Aplikace Civil 3D za vás upgraduje data v hostitelském výkresu.

Nádrže

• Byla přidána možnost Pórovitost určující procentuální podíl nádrže, který je k dispozici pro retenci. To je dáno typem použitého materiálu násypu, tj. 100 % v případě prázdného materiálu nebo obvykle 30 % v případě suti.
• Byla přidána možnost vybrat při konfiguraci výpustí nádrže připojený kanál.
• Byly povoleny přizpůsobitelné popisky při přesunutí kurzoru na nádrž prostřednictvím editoru CUI.
