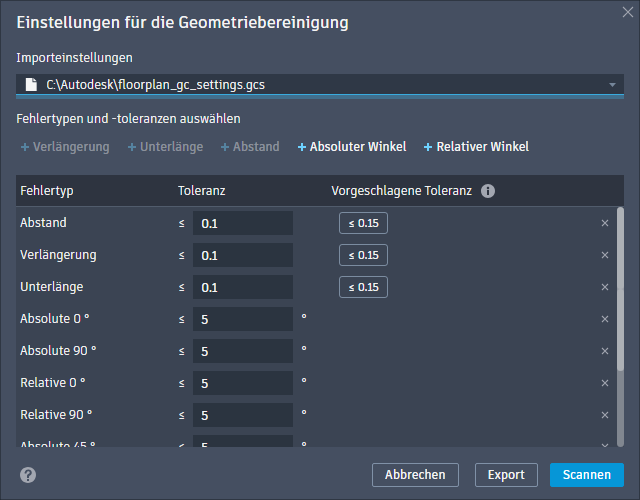

Dialogfeld Einstellungen für die Geometriebereinigung

GEOMETRIEBEREINIGÖFFN (Befehl) Finden

Das Dialogfeld Einstellungen für die Geometriebereinigung ermöglicht es Ihnen, die Erkennung von Geometriefehlern anzupassen, Toleranzwerte für jeden Fehlertyp festzulegen und Einstellungsvorlagen zu verwalten. Die Einstellungen werden im Benutzerprofil gespeichert und lassen sich zur späteren Verwendung als GCS-Dateien importieren oder exportieren.

Liste der Optionen

Die folgenden Optionen sind verfügbar:

Importeinstellungen

Datei wählen: Öffnet den Datei-Browser Einstellungen laden, in dem Sie eine GCS-Einstellungsdatei auswählen und importieren können.
Feld Datei wählen: Zeigt den Dateipfad der aktuellen GCS-Einstellungsdatei an. Es wird kein Dateipfad angezeigt, wenn die Vorgabeeinstellungen verwendet werden.

Fehlertypen und -toleranzen auswählen

Fehlertyp

Nur Fehler, die unter Fehlertyp aufgeführt sind, werden in die Prüfung einbezogen. Das Entfernen unnötiger Fehlertypen beschleunigt den Prüfungsprozess.

Verfügbare Fehlertypen:

Verlängerung: Der Endpunkt einer Linie oder Polylinie überschreitet eine bestimmte Form.
Unterlänge: Der Endpunkt einer Linie oder Polylinie endet kurz vor einer bestimmten Form.
Abstand: Der Endpunkt einer Linie oder Polylinie sollte mit einem anderen Punkt zusammenfallen, was jedoch nicht der Fall war.
Absoluter Winkel: Die Linie oder Polylinie weicht geringfügig vom standardmäßigen BKS-Winkel von 0, 90 oder 180 Grad relativ zum aktuellen Benutzerkoordinatensystem ab.
Relativer Winkel: Zwei sich schneidende Linien oder Polylinien treffen nicht im gewünschten Standardwinkel von 90 Grad (lotrecht) oder 45 Grad (diagonal) zusammen.

Anmerkung: Die Fehler Verlängerung, Unterlänge und Abstand lassen sich aktivieren bzw. deaktivieren. Fehler beim absoluten und relativen Winkel können mit benutzerdefinierten Winkelwerten von 0° bis 180° hinzugefügt werden. Es gibt keine Beschränkung für die Anzahl der Fehler beim absoluten und relativen Winkel, die hinzugefügt werden können. Doppelte Werte werden jedoch nicht verarbeitet.

Toleranz

Legt den Grenzwert für die Identifizierung der einzelnen Fehlertypen fest. Toleranzwerte müssen größer als 0.000100 sein. Die Toleranz weist bei längenbasierten Fehlern keine Einheiten auf, und für winkelbasierte Fehler werden Gradangaben verwendet.

Vorgeschlagene Toleranz

Vorgeschlagene Toleranzwerte basieren auf der gesamten Zeichnungsgeometrie.

Entfernen (X)

Entfernt den ausgewählten Fehlertyp aus der Prüfung.

Abbrechen: Schließt das Dialogfeld Einstellungen für die Geometriebereinigung, ohne die Änderungen zu speichern.
Exportieren: Öffnet den Datei-Browser Einstellungen speichern, in dem Sie die aktuellen Einstellungen als GCS-Datei exportieren können.
Scannen: Überprüft die aktuelle Zeichnung anhand der ausgewählten Fehlertypen und -toleranzen auf Geometriefehler.
Anmerkung: Nach der ersten Prüfung ändert sich die Schaltfläche Scannen für nachfolgende Durchläufe in Erneut scannen.
