Registerkarte Modell

Auf dieser Registerkarte können Sie Basislinieninformationen für einen Kanal referenzieren.

Basislinie

Elementkante. Zeigt den Namen der Elementkante an, die für die Basislinie referenziert wird. Ist nicht verfügbar, wenn eine Achs-/Längsschnitt-Basislinie ausgewählt ist.

Ausrichtung. Zeigt den Namen der Achse an, die für die Basislinie referenziert wird. Ist nicht verfügbar, wenn eine Elementkanten-Basislinie ausgewählt ist.

Längsschnitt. Zeigt den Namen des Längsschnitts an, der mit der für die Basislinie referenzierten Achse verknüpft ist. Ist nicht verfügbar, wenn eine Elementkanten-Basislinie ausgewählt ist.

Stationsbereich definieren. Ermöglicht die Stationierung entlang des Kanals.

Anfangsstation. Gibt die Anfangsstation für den Kanal an. Klicken Sie auf , um manuell eine Stationsposition in der Zeichnung auszuwählen.

Endstation. Gibt die Endstation für den Kanal an. Klicken Sie auf , um manuell eine Stationsposition in der Zeichnung auszuwählen.

Allgemein

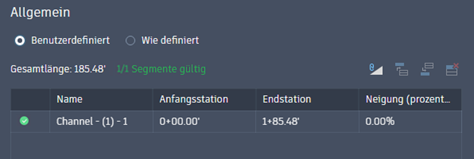

Benutzerdefiniert. Aktiviert die Option zum Bearbeiten der Segmente des Kanals, um die Anfangs- und Endstationen der einzelnen Neigungssegmente zu definieren.

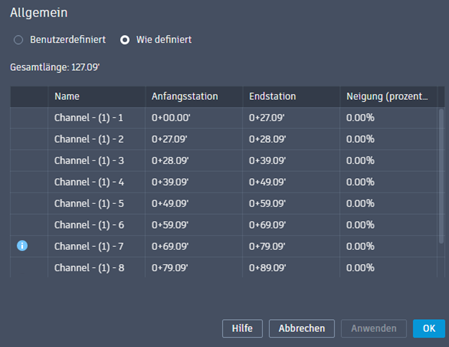

Wie definiert. Ermöglicht die automatische Erstellung von Kanalsegmenten auf der Grundlage von Neigungsänderungen entlang der Basislinie.

Gesamtlänge. Zeigt die lineare Gesamtlänge der Basislinie an.

Name. Zeigt den Namen der einzelnen Kanalsegmente an. Fügt dem Kanalnamen ein numerisches Suffix hinzu und ist schreibgeschützt.

Anfangsstation. Zeigt die Anfangsstation jedes Kanalsegments an. Dieser Wert muss innerhalb des definierten Stationsbereichs liegen. Andernfalls wird ein Fehler angezeigt.

Endstation. Zeigt die Endstation jedes Kanalsegments an. Dieser Wert muss innerhalb des definierten Stationsbereichs liegen. Andernfalls wird ein Fehler angezeigt.

Neigung. Zeigt die Neigung der einzelnen Kanalsegmente an. Dies wird als prozentuale Neigung dargestellt und horizontal gelesen, wenn keine Neigung vorhanden ist. Eine negative Neigung stellt eine Abwärtsneigung entlang der Stationen dar.

Werkzeuge der Option Benutzerdefiniert. Die folgenden Werkzeuge sind verfügbar, wenn Sie die Option Benutzerdefiniert verwenden.

Aus automatisch berechneten Neigungen importieren. Alle benutzerdefinierten Neigungsdaten werden mit automatisch berechneten Daten überschrieben. Der Benutzer kann die automatisch berechneten Daten anschließend anpassen.
Zeile oberhalb einfügen. Diese Option teilt den Stationsbereich für die aktuelle Zeile und fügt darüber eine Zeile hinzu. Sie müssen einen Stationswert eingeben, um die Position der Teilung zu definieren.
Zeile unterhalb einfügen. Diese Option teilt den Stationsbereich für die aktuelle Zeile und fügt darunter eine Zeile hinzu. Sie müssen einen Stationswert eingeben, um die Position der Teilung zu definieren.
Ausgewählte Zeilen löschen. Hiermit wird der aktuelle Stationsbereich gelöscht, indem er mit der Zeile darunter kombiniert wird. Wenn die letzte Zeile gelöscht wird, wird sie mit der darüber liegenden Zeile kombiniert. Wenn nur eine Zeile vorhanden ist, kann diese nicht gelöscht werden.

Anmerkung: Kanäle, die die Neigungsrichtung ändern (d. h. durch eine Kuppe oder Wanne verlaufen), sollten nicht als einzelnes Kanalelement modelliert werden. Wenn sich die Neigungsrichtung innerhalb eines Kanals umkehrt, erreicht der Volumenstrom während der Simulation möglicherweise nicht den vorgesehenen Auslass stromabwärts und kann aus dem System verloren gehen. Es wird empfohlen, den Kanal an jeder Kuppe oder Wanne zu teilen und die resultierenden Segmente als separate Kanäle zu definieren. Ein Nullschacht/-bauwerk sollte an Wannen platziert werden, an denen der Volumenstrom von gegenüberliegenden Neigungen zusammenläuft.

Längsneigung. Zeigt die Neigung der Basislinie an. Dies wird als Höhe:Länge dargestellt und horizontal gelesen, wenn keine Neigung vorhanden ist.

Länge Zeigt die lineare Länge der Basislinie an.
