Registerkarte Abschnitt (Dialogfeld Kanaleigenschaften)

Auf dieser Registerkarte können Sie die Geometrie des Querprofils eines Kanals definieren.

Der Vorschau-Längsschnitt am unteren Rand dieses Dialogfelds wird gemäß sämtlicher Parameteränderungen angepasst.

Trapezförmig - Parameter

Basisversatz

Gibt die XZ-Position der unteren Mitte des Kanals an, wie im Vorschauraster dargestellt.

Typ

Gibt den Typ der Querprofil-Geometrie für den Kanal an. Wählen Sie Trapezförmig, Dreieckig, Rechteckig oder Benutzerdefiniert aus.

Dreieckig

Passen Sie die folgenden Parameter für einen standardmäßigen trapezförmigen Kanallängsschnitt an.

Höhe

Gibt die Höhe des Kanals von der Unterseite an.

Seitenneigung

Gibt die Neigung (Höhe:Länge) der Kanalseiten an.

Seite

Gibt an, welche Seite des dreieckigen Kanals geneigt ist, entweder links oder rechts.

Rechteckig

Wählen Sie Benutzerdefiniert aus, um einen Kanallängsschnitt zu entwerfen.

Breite

Gibt die Breite des Kanals von der Unterseite an.

Höhe

Gibt die Höhe des Kanals an.

Benutzerdefiniert - Parameter

ID

Zeigt einen numerischen Koordinatenpunkt im Raster der Querprofil-Vorschau an.

X

Gibt die horizontale Position der ID im Raster der Querprofil-Vorschau an.

Y

Gibt die vertikale Position der ID im Raster der Querprofil-Vorschau an.

Erstellen Sie unter Verwendung der ID und X-/Y-Koordinaten einen Kanallängsschnitt mit den folgenden Werkzeugen.

• Punkt anhängen. Fügt einen neuen leeren Punkt am Ende der ID-Liste hinzu.
• Punkt löschen. Löscht den aktuell ausgewählten Punkt.
• An Anfang verschieben. Verschiebt den ausgewählten Punkt an den Anfang der ID-Liste.
• Nach oben. Verschiebt den ausgewählten Punkt in der ID-Liste um eine Position nach oben.
• Nach unten. Verschiebt den ausgewählten Punkt in der ID-Liste um eine Position nach unten.
• Zum Ende verschieben. Verschiebt den ausgewählten Punkt an das Ende der ID-Liste.

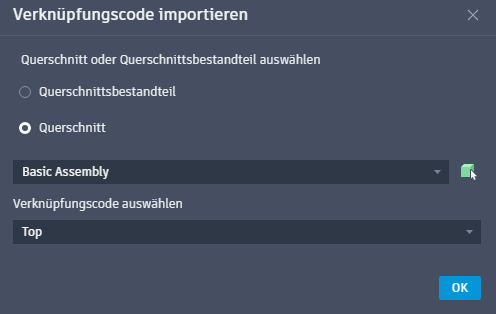

• Punkten aus Verknüpfungscodes importieren. Importiert Punkte aus einer angegebenen Baugruppe oder einem angegebenen Querschnittsbestandteil in die Zeichnung. Wählen Sie im eingeblendeten Dialogfeld Verknüpfungscode importieren zuerst die Option Querschnittsbestandteil oder Baugruppe und dann eine Option in der Dropdown-Liste aus. Sie können auch auf klicken, um in der Zeichnung manuell ein Querschnittsbestandteil oder eine Baugruppe auszuwählen. Geben Sie nach der Auswahl einen Verknüpfungscode aus der Dropdown-Liste an.

• Punkte aus CSV-Datei importieren. Importiert Punkte für einen benutzerdefinierten Kanal aus einer CSV-Datei.
• Punkte aus CSV-Datei exportieren. Exportiert Punkte aus einem benutzerdefinierten Kanal in eine CSV-Datei.
