In Phase importieren (Technology Preview)

Anmerkung: InfoDrainage 2027.0 enthält eine Technology Preview der neuen Funktion In Phase importieren. Was ist eine Technology Preview?

Mit dieser Methode können Sie Entwässerungsnetzdaten aus einer Quellphase (entweder aus derselben Modelldatei oder einer externen IDDX-Datei) mit einer vorhandenen Zielphase zusammenführen.

Während des Imports wird eine automatische Phasentypkonvertierung implementiert. Eine Niederschlagsphase wird beim Importieren in eine Sanitärphase in eine Sanitärphase konvertiert. Eine Sanitärphase wird beim Import in eine Niederschlagsphase in eine Niederschlagsphase konvertiert.

Netzelemente wie Knotenpunkte, Regenwassersteuerungen (SWCs), Verbindungen, Zuflüsse, Landnutzung und Bodentypen werden in die Zielphase importiert. Schadstoffe, Teilefamilien und Civil 3D-Komponentenzuordnungen verfügen über gemeinsame Datenzusammenführungen.

Beim Importieren werden alle vorhandenen Analyseergebnisse gelöscht und die Auslassdetails aktualisiert.

Alle neu importierten Elemente werden in der Draufsicht ausgewählt. Layer für importierte Elementtypen werden automatisch sichtbar.

So importieren Sie mithilfe der Strukturansicht in eine Phase

1. Klicken Sie in der Strukturansicht unter Phasenmanagement mit der rechten Maustaste auf eine bestimmte Phase, und wählen Sie In Phase importieren aus.



2. Wählen Sie die Quellphase aus, die importiert werden soll:
   • Aus einer externen Datei:
     1. Wählen Sie Datei durchsuchen aus.
     2. Suchen Sie die Datei (*.iddx), die Sie importieren möchten, und klicken Sie dann auf Öffnen.
     3. Wenn die ausgewählte Datei mehrere Phasen enthält, wird ein Dialogfeld zur Phasenauswahl angezeigt.

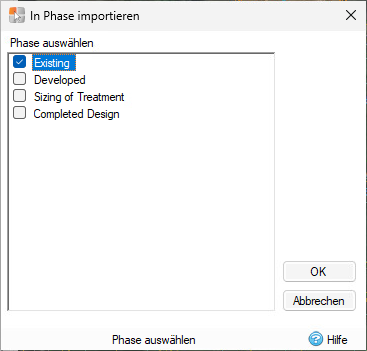

     4. Wählen Sie im Dialogfeld In Phase importieren eine Phase aus, die importiert werden soll.
        Anmerkung: Sie können jeweils nur eine Phase auswählen.

     5. Klicken Sie auf OK. Die Phase wird in Ihr Modell importiert.
   • Aus derselben Modelldatei:
     1. Wählen Sie eine zu importierende Phase aus der Liste der verfügbaren Phasen in der aktuellen Modelldatei aus.

Duplikaterkennung

Zwei Knoten (Knotenpunkte, SWCs, Zuflüsse, Landnutzung, Bodentypen) gelten als Duplikate, wenn sie sich an derselben Position befinden (innerhalb einer Toleranz von 0.001 m). Eine Verbindung wird als Duplikat betrachtet, wenn beide Endpunkte doppelte Knoten darstellen und zwischen den entsprechenden Zielknoten bereits eine Verbindung besteht.

Wenn solche Duplikate erkannt werden, wird ein Dialogfeld mit drei Optionen angezeigt:

Aktuelles behalten

• Vorhandene Zielelemente bleiben unverändert.
• Es werden keine doppelten importierten Elemente erstellt.
• Neue (nicht doppelte) Elemente werden importiert.
• Importierte Verbindungen werden automatisch mit vorhandenen Zielknoten verbunden.

Überschreiben

• Vorhandene Zielelemente werden entfernt.
• Sie werden durch die importierten Elemente mit neuen GUIDs ersetzt.
• Fließwegreferenzen werden aktualisiert, sodass sie auf die neuen GUIDs verweisen.
• Verbundene Elemente (Zuläufe/Auslässe) werden aktualisiert.

Beide behalten

• Sowohl vorhandene als auch importierte Elemente werden beibehalten.
• Importierte Elemente erhalten eindeutige Namen (automatisch generiert).
• Alle Elemente erhalten neue GUIDs.

Fehlermeldungen

• Quellphase nicht gefunden: Ungültige Quellphasen-GUID.
• Einige Landnutzungs-/Bodentyppolygone schneiden sich mit vorhandenen Elementen und wurden nicht importiert: Warnung aufgrund von Polygonüberlappung.
