3Dconnexion-3D-Maus

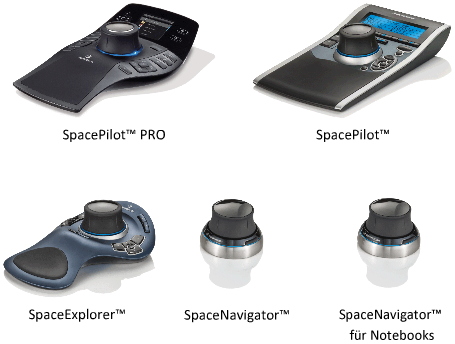

Eine 3Dconnexion-3D-Maus kann alternativ zu einer Maus zum Navigieren in der Szenenansicht verwendet werden. Um eine 3DConnexion-3D-Maus, wie z. B. eine SpaceMouse, mit Navisworks zu verwenden, müssen Sie den 3DxWare-Treiber von https://3dconnexion.com/de/software/ installieren.

Das Gerät hat eine druckempfindliche Controller-Kappe, die sich in alle Richtungen bewegen lässt. Drücken, ziehen, drehen oder kippen Sie die Kappe, um die aktuelle Ansicht zu verschieben, zu vergrößern und zu verkleinern und zu drehen. Die Navigationsgeschwindigkeit reagiert auf die Kraft, die auf das 3Dconnexion-Gerät ausgeübt wird. Sie können die Geräteeinstellungen mit der Systemsteuerung für das Gerät anpassen, welche vom Hersteller mit der Installation bereitgestellt wird.

Bei einer Ansichtsänderung bei der 3Dconnexion-3D-Maus wird das ViewCube-Werkzeug neu ausgerichtet, um die aktuelle Ansicht widerzuspiegeln.

Verwenden von Ansichtsverwaltungstasten in der 3Dconnexion-3D-Maus

Sie können mit den in einigen 3Dconnexion-3D-Maus-Modellen verfügbaren Schaltflächen auf verschiedene Ansichten (wie z. B. Oben, Vorne, Links, Rechts oder Start) zugreifen. Verwenden Sie die Gruppe 3Dconnexion-Einstellungen > Schaltflächen, um die Funktionsweise dieser Schaltflächen anzupassen. Wenn Sie auf eine Schaltfläche auf dem Gerät klicken, können Sie Folgendes tun:

• Passen Sie die Ansicht an die Modellgrenzen an. Die Ansicht des Objekts wird um den Mittelpunkt der Szene gedreht und verkleinert, sodass sie in das Ansichtsfenster passt.
• Ändern Sie die Ausrichtung der aktuellen Ansicht in eine voreingestellte Ansicht. Das Objekt wird entsprechend einer voreingestellten Ansicht angezeigt.
• Behalten Sie die Wahlempfindlichkeit bei. Ändert die Ausrichtung des Modells um einen bestimmten Drehpunkt basierend auf der aktuellen Auswahl.
• Auf Auswahl begrenzen beibehalten. Wenn die Option Auf Auswahl begrenzen im ViewCube-Werkzeug aktiviert ist, wird die Ansicht des Objekts um den vordefinierten Mittelpunkt des ausgewählten Objekts herum neu ausgerichtet.

Weitere Informationen zur Einrichtung und Verwendung dieser Geräte finden Sie in den Handbücher auf der 3DConnexion-Website.
