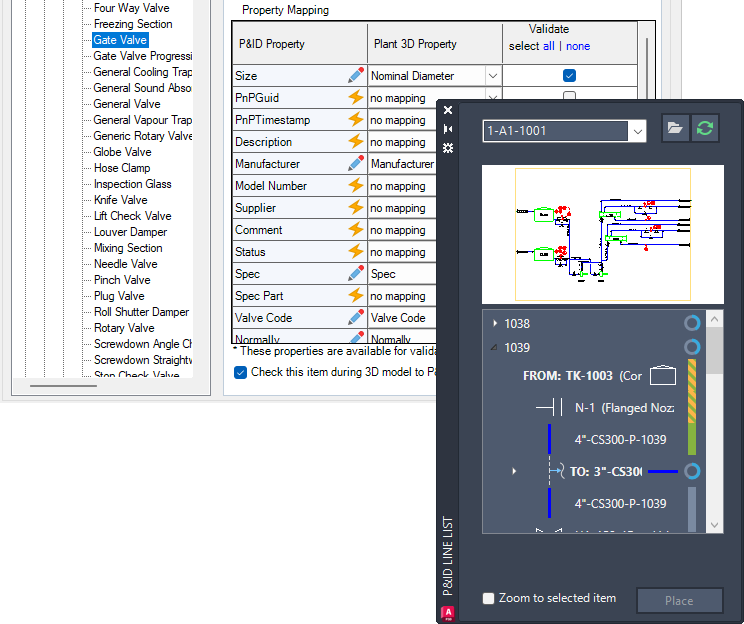

Das Fenster P&ID-Linienliste bietet eine umfassende Ansicht der P&ID-Zeichnung, in der alle Leitungssegmente und die zugehörigen Komponenten angezeigt werden, z. B. In-Line-Komponenten, Stutzen, Start-/Endapparatemodelle, Abzweige und Verweispfeile.
Über die Linienliste können Sie jedes verfügbare P&ID-Objekt auswählen und dessen jeweilige Plant 3D-Entsprechung in das 3D-Modell einfügen. Dadurch wird sichergestellt, dass die Eigenschaftswerte des P&ID-Objekts exakt in das 3D-Modell kopiert werden.
- Es wird dringend empfohlen, ein P&ID-Objekt einem Plant 3D-Objekt zuzuordnen, bevor ein entsprechendes Plant 3D-Objekt im Modell platziert wird. Wenn Sie nicht zugeordnete Elemente platzieren, wird das Dialogfeld Benutzerdefinierte Teile angezeigt.
- P&ID-Leitungssegmente werden immer Plant 3D-Rohren zugeordnet.

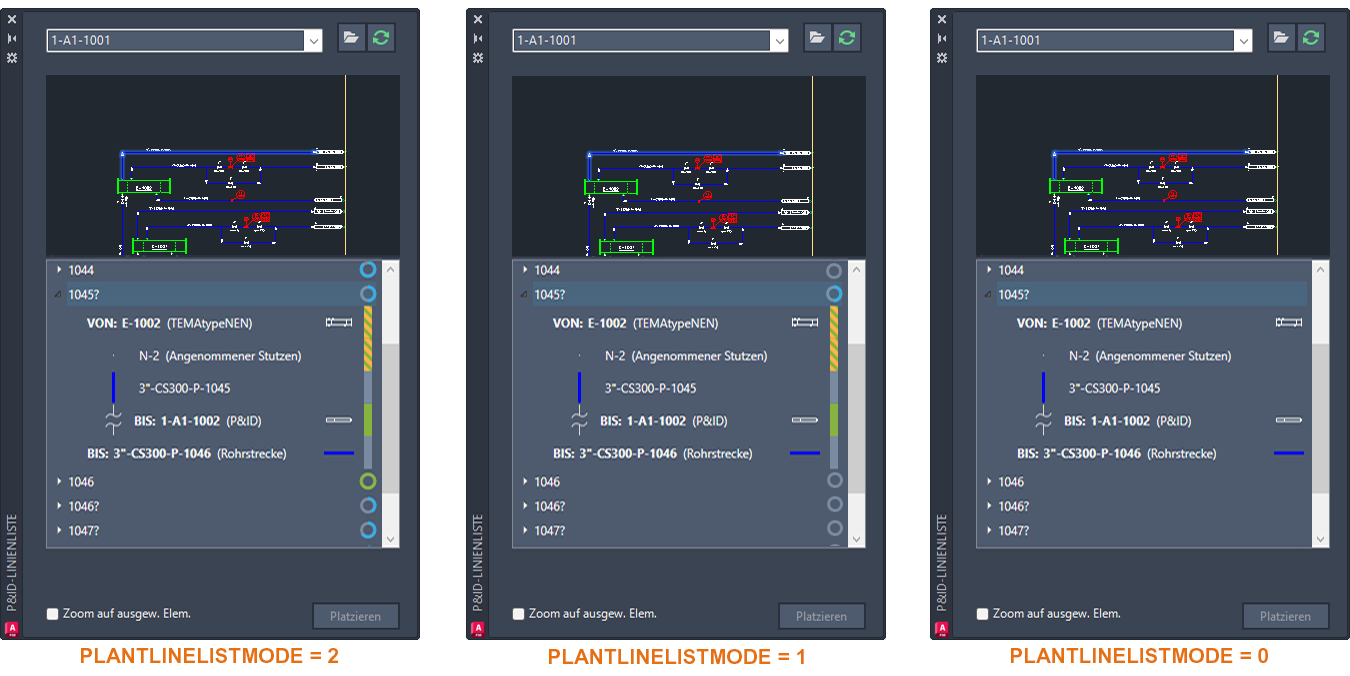

- Für eine bessere Leistung der P&ID-Modellierer-Vorschau wird dringend empfohlen, die Systemvariable PLANTLINELISTUSEGSF zu aktivieren, um den schnellen Schattierungsmodus zu aktivieren.
Angeben der Abschlussrate und des Status von Rohrleitungen
Im P&ID-Modellierer werden Indikatoren angezeigt, die die Gesamtabschlussrate und den Status anzeigen.
Für jede Rohrleitungsgruppe und jeden Abzweig wird ein Kreis angezeigt, der die Gesamtabschlussrate darstellt. Wenn Sie den Mauszeiger über den Kreis bewegen, wird der Abschlussprozentsatz für die Rohrleitung angezeigt.
Eine farbige Leiste zeigt den Abschlussstatus jeder Komponente an:
- Grün: Die Komponente wurde modelliert, und alle zugeordneten Eigenschaften stimmen überein.
- Grün und gelb, gestrichelt: Die Komponente wurde modelliert, aber einige zugeordnete Eigenschaften stimmen nicht zwischen den P&ID- und Rohrleitungsmodellen überein. Wenn Sie den Mauszeiger über die Statusleiste bewegen, wird eine QuickInfo mit Details angezeigt.
- Grau: Die Komponente wurde nicht modelliert.
