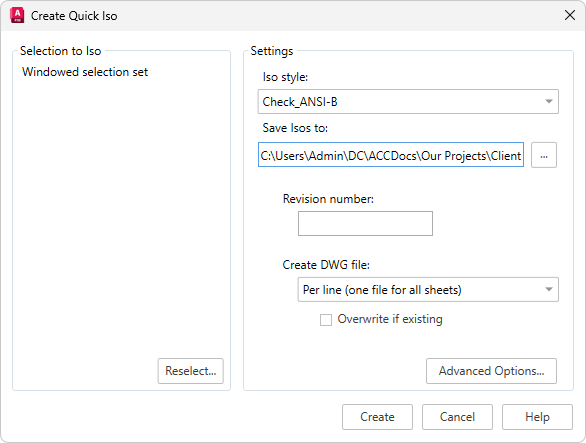

Erstellt eine schnelle isometrische Zeichnung aus einem Auswahlsatz oder aus Leitungsnummern.
Schnell-ISOs können aus Leitungsnummern oder durch Auswählen von Objekten im 3D-Modell erstellt werden. Wenn Sie einen Auswahlsatz verwenden, lautet der Name der Ausgabezeichnung UserDefinedLine.
Auswahl in ISO
Gibt den Auswahlsatz an, aus dem die Schnell-ISO erstellt wird. Wenn Sie einen Auswahlsatz verwenden, lautet der Name der Ausgabezeichnung UserDefinedLine.
- Erneut auswählen
-
Ändert den Auswahlsatz oder trifft eine Auswahl nach Leitungsnummer.
Einstellungen
Gibt die isometrischen Ausgabeeinstellungen an:
- ISO-Stil
-
Gibt den zu verwendenden ISO-Stil an. Sie können ISO-Stile in der Projektkonfiguration erstellen und ändern.
- ISOs speichern in
-
Gibt den Ordner an, in dem isometrische Zeichnungen erstellt werden.
- Version
-
Legt die Revisionsnummer fest, die im Schriftfeld angezeigt werden kann.
- DWG-Datei erstellen
-
Gibt an, ob alle ISO-Pläne für dieselbe Leitungsnummer in einer einzigen ISO-Zeichnungsdatei generiert werden oder ob eine separate ISO-Zeichnung pro Plan erstellt wird.
- Überschreiben, falls vorhanden
-
Gibt an, ob zuvor generierte Dateien überschrieben werden sollen.
- Weitere Optionen
-
Zeigt das Dialogfeld Optionen für erweiterte ISO-Erstellung an.
