- Geben Sie in der Befehlszeile plantfittingadd ein.
Tipp: Geben Sie beim Erstellen eines Rohr-Routings mit PLANTPIPEADD f (für Pipe Fitting = Rohrformstück) ein, nachdem Sie den Startpunkt zum Platzieren einer Armatur oder einer anderen Komponente am Ende des Routings angegeben haben.

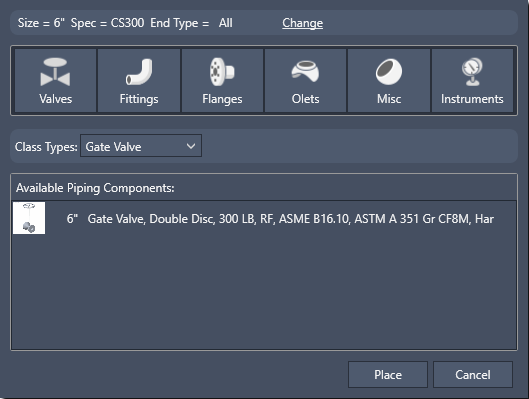

- Klicken Sie im Dialogfeld Platzieren von Teilen auf das Symbol Armaturenkategorie.
- Klicken Sie in der Liste Klassentypen auf eine Komponentenbeschreibung (z. B. auf Schieber).
- Klicken Sie in Verfügbare Rohrleitungskomponenten auf eine Komponente (z. B. auf Schieber, Keil, 300LB, RF).
- Klicken Sie auf Platzieren.
- Geben Sie in der Befehlszeile f (für Fitting-to-Fitting = Formstück-zu-Formstück) ein.
- Klicken Sie, um eine Komponentendrehung festzulegen (z. B. 45), oder drücken Sie die EINGABETASTE für null.
- Geben Sie in der Befehlszeile i (für Insert = Einfügen) ein.
- Klicken Sie in der Liste Klassentypen auf eine Komponentenbeschreibung (z. B. auf Absperrarmatur).
- Klicken Sie in Verfügbare Rohrleitungskomponenten auf eine Komponente (z. B. auf Absperrarmatur, 300LB, RF).
- Klicken Sie auf Platzieren.
- Klicken Sie, um eine Komponentendrehung festzulegen, oder drücken Sie die EINGABETASTE für null.
- Wiederholen Sie die Schritte 8 bis 12 für zusätzliche Armaturen (z. B. für einen weiteren Schieber).
