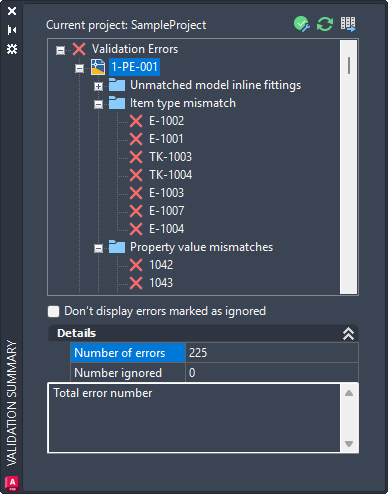

Validierungszusammenfassung (Fenster)

Zeigt bei der Zeichnungsvalidierung gefundene Fehler an, die korrigiert oder ignoriert werden können.

 Kontextmenü: Projektmanager Mit der rechten Maustaste auf den Projektknoten klicken Validierungszusammenfassung

 Multifunktionsleiste: Start Registerkarte Validieren Validierungszusammenfassung (im P&ID-Arbeitsbereich)

 Befehlseingabe: VALIDATESUMMARY

Aktuelles Projekt

Zeigt den Namen des aktuellen Projekts an.

Validierungseinstellungen konfigurieren

Zeigt das Dialogfeld P&ID-Validierungseinstellungen an.

Ausgewählten Knoten erneut validieren

Validiert die ausgewählten Knoten erneut.

Export

Exportiert den Validierungsbericht in eine Datei im XLSX- oder CSV-Format.

Validierungsfehler (Liste)

Zeigt je Zeichnung im aktuellen Projekt die gefundenen Fehler an.

Als ignoriert markierte Fehler nicht anzeigen

Unterdrückt die Anzeige von als ignoriert markierten Fehlern. Vorgabemäßig ist diese Option deaktiviert.

Details

Zeigt Informationen über den ausgewählten Fehler an.

• Fehlertyp. Zeigt den Typ des markierten Fehlers an.
• Objekttyp. (Nur Fehler mit AutoCAD-Basisobjekten) Gibt den AutoCAD-Objekttyp an.
• Komponentennennweite. (Nur Fehler mit Nennweitenkonflikt) Zeigt die Nennweite der Komponente an.
• Leitungsnennweite. (Nur Fehler mit Nennweitenkonflikt) Zeigt die Nennweite der Leitung an.
• Komponentenrohrklasse. (Nur Fehler mit Rohrklassenkonflikt) Zeigt die Rohrklasse der Komponente an.
• Leitungsrohrklasse. (Nur Fehler mit Rohrklassenkonflikt) Zeigt die Rohrklasse der Leitung an.
• Fehleraktion. Gibt an, wie der Fehler behoben wird. Vorgabemäßig ist für diese Option Unbenannt festgelegt. Bei allen Fehlertypen kann der Status in Ignoriert geändert werden. AutoCAD-Basisobjekte können gelöscht werden. Alternativ können Sie alle Fehler manuell beheben.

Fehlerbeschreibung

Zeigt eine Beschreibung des Fehlertyps an, der in der Liste mit den Validierungsfehlern ausgewählt ist.
