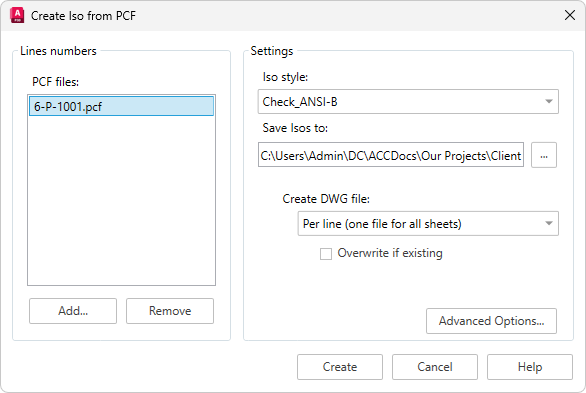

Legt die erweiterten ISO-Erstellungsoptionen fest.
Leitungsnummern
- PCF-Dateien
- Legt die zu importierenden PCF-Dateien fest.
- Hinzufügen
- Fügt eine oder mehrere PCF-Dateien zur Liste hinzu.
- Entfernen
- Entfernt eine oder mehrere PCF-Dateien aus der Liste.
Einstellungen
Gibt die isometrischen Ausgabeeinstellungen an:
- ISO-Stil
-
Gibt den zu verwendenden ISO-Stil an. Sie können ISO-Stile in der Projektkonfiguration erstellen und ändern.
- ISOs speichern in
-
Gibt den Ordner an, in dem isometrische Zeichnungen erstellt werden.
- Version
-
Legt die Revisionsnummer fest, die im Schriftfeld angezeigt werden kann.
- DWG-Datei erstellen
-
Gibt an, ob alle ISO-Pläne für dieselbe Leitungsnummer in einer einzigen ISO-Zeichnungsdatei generiert werden oder ob eine separate ISO-Zeichnung pro Plan erstellt wird.
- Überschreiben, falls vorhanden
-
Gibt an, ob zuvor generierte Dateien überschrieben werden sollen.
- Weitere Optionen
-
Zeigt das Dialogfeld Optionen für erweiterte ISO-Erstellung an.
