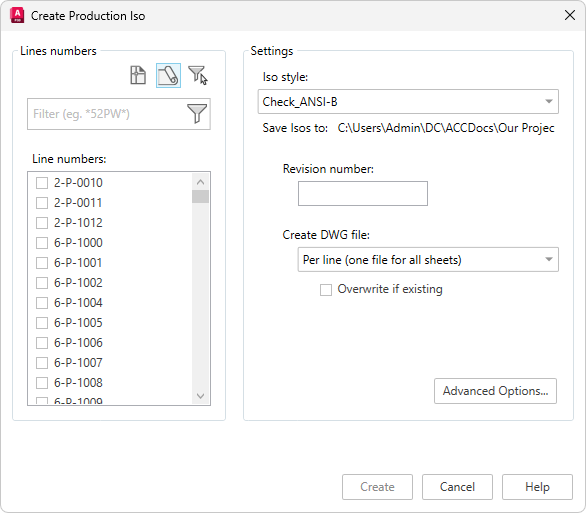

Dialogfeld Produktions-ISO erstellen

Erstellt eine isometrische Produktionszeichnung. Gibt den isometrischen Typ, Optionen für das Überschreiben und die DWF-Ausgabe an.

Leitungen anzeigen

Legt die in die isometrische Zeichnung oder in die PCF-Datei aufzunehmenden Leitungen fest.

Klicken Sie mit der rechten Maustaste in den Bereich Leitungsnummern, um die Option Alle Leitungen auswählen oder Alle Leitungen löschen auszuwählen.

Gibt die isometrischen Ausgabeeinstellungen an:

ISO-Stil: Gibt den zu verwendenden ISO-Stil an. Sie können ISO-Stile in der Projektkonfiguration erstellen und ändern.

ISOs speichern in: Gibt den Ordner an, in dem isometrische Zeichnungen erstellt werden.
Version: Legt die Revisionsnummer fest, die im Schriftfeld angezeigt werden kann.
DWG-Datei erstellen: Gibt an, ob alle ISO-Pläne für dieselbe Leitungsnummer in einer einzigen ISO-Zeichnungsdatei generiert werden oder ob eine separate ISO-Zeichnung pro Plan erstellt wird.
Überschreiben, falls vorhanden: Wenn aktiviert, werden vorhandene isometrische Zeichnungen mit demselben Namen überschrieben. Wenn deaktiviert, werden neue isometrische Zeichnungen umbenannt.
Weitere Optionen: Zeigt das Dialogfeld Optionen für erweiterte ISO-Erstellung an.

Anmerkung: Wenn die Option Erstellen ausgewählt ist, wird eine Fortschrittsanzeige mit Einzelheiten der ISO-Erstellung am unteren Rand des Dialogfelds angezeigt.
