In einer P&ID-Zeichnung kann eine Komponente oder Leitung mithilfe des Ersetzungsgriffs oder der Eigenschaftenpalette durch eine andere Komponente oder Leitung ersetzt werden.
Ersetzen mithilfe des Ersetzungsgriffs

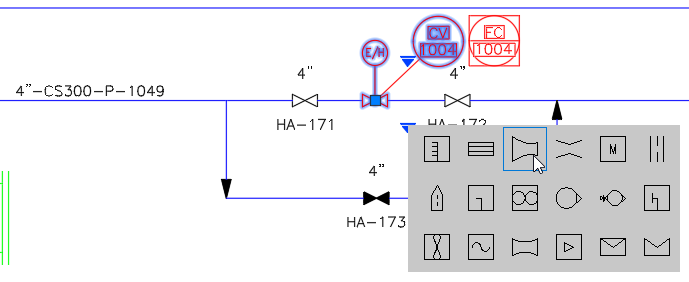

Um eine Komponente oder Leitung zu ersetzen, wählen Sie das Objekt aus und klicken auf den Ersetzungspfeil. Wählen Sie in der Gruppe Austausch eines der verfügbaren Elemente innerhalb derselben Klasse aus.
Ersetzen mithilfe der Eigenschaftenpalette
Eine oder mehrere Komponenten können auch direkt über die Eigenschaftenpalette ersetzt werden.

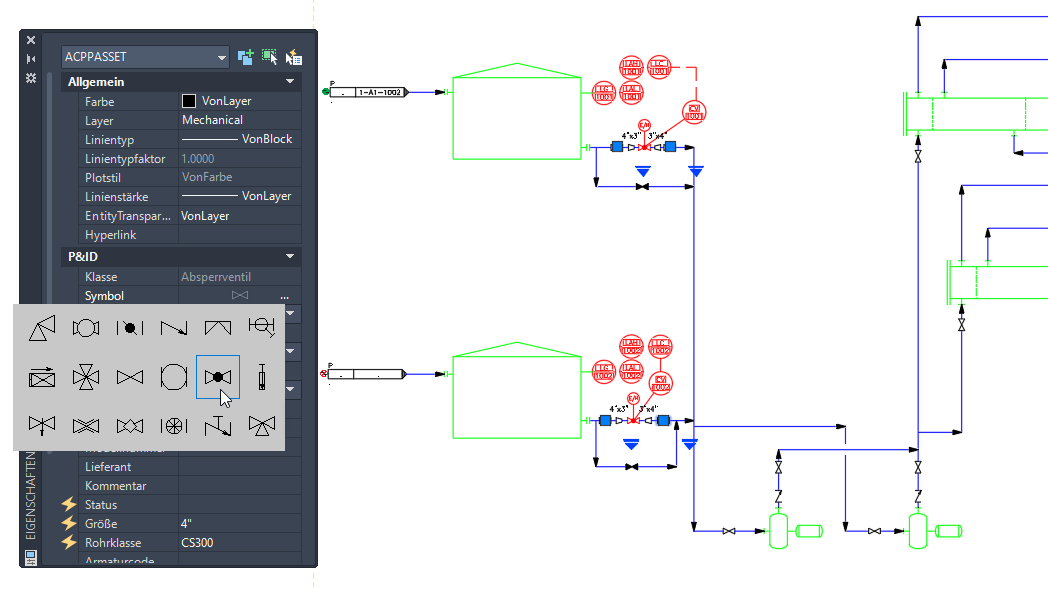

Wenn eine Komponente ausgewählt ist, zeigt die Symboleigenschaft eine Vorschau der Komponente in der Eigenschaftenpalette an. Klicken Sie auf die Symboleigenschaft und dann auf die Schaltfläche mit den drei Punkten (…), um die Gruppe Austausch zu öffnen, in der eine andere Komponente ausgewählt werden kann.
Wenn mehrere Komponenten ausgewählt sind, können alle ausgewählten Komponenten gleichzeitig durch die gleiche Komponente ersetzt werden.

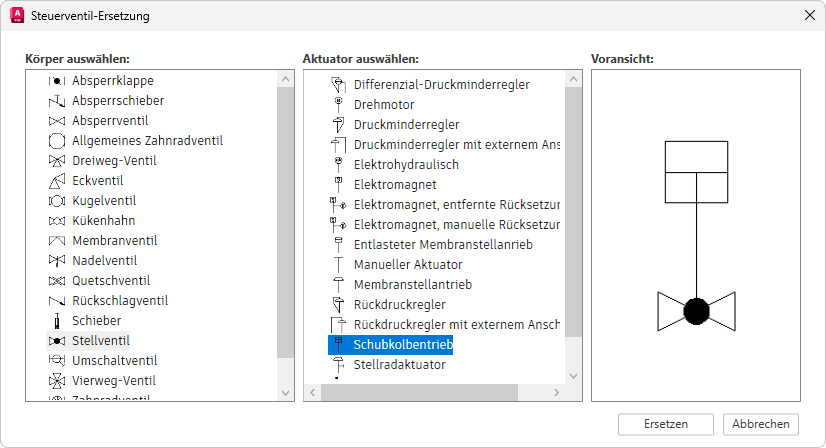

Während der Ersetzung eines oder mehrerer Steuerventile wird das Dialogfeld Steuerventil-Ersetzung geöffnet, in dem Sie zu einem anderen Ventilkörper, einem anderen Aktuator oder beidem wechseln können.
