Erstellen Sie eine Nummerierungsvorlage, um Räume basierend auf der Ebene, auf der sie sich befinden, zu nummerieren. Die Startnummer wird für jede Unterteilung definiert.
Schritte:
- Öffnen Sie die Nummerierungsoptionen, und erstellen Sie eine neue Vorlage mit der Bezeichnung Doors by Room.
-
Filter: Klicken Sie auf Filter, um das Dialogfeld Filter zu öffnen.
- Erstellen Sie einen Filter für die Kategorie Räume.
- Wählen Sie optional unter Filterregeln den Parameter Abteilung aus, und legen Sie die Regel nicht gleich und den Wert Treppe fest. Im Projekt werden Räume, für die dieser Wert für Abteilung festgelegt ist, aus dieser Vorlage ausgeschlossen und können anhand einer zweiten Vorlage nummeriert werden, in der Sie Abteilung = "Treppe" festlegen können.
- Nummerierungsparameter: Wählen Sie Nummer aus.
-
Unterteilung: Klicken Sie neben Unterteilung auf Bearbeiten, um das Dialogfeld Unterteilung zu öffnen.
- Aktivieren Sie im Dialogfeld Unterteilung das Kontrollkästchen neben nach Parameterwert.
- In der Dropdown-Liste Parameter auswählen von wird die Kategorie Räume angezeigt.
- Wählen Sie in der Liste der Parameter Ebene aus, und fügen Sie den Parameter der Liste auf der rechten Seite hinzu. Dadurch werden Unterteilungen oder Nummerierungssequenzen basierend auf der Ebene definiert, auf der sich der jeweilige Raum befindet.
- Elementabgleich: AUS
- Nummerierungsformatierung: Keine Änderungen.
- Klicken Sie im Dialogfeld Nummerierungsoptionen auf Anwenden, um die Vorlage zu übernehmen.
-
Neue Startnummer festlegen: Klicken Sie auf die Schaltfläche Nummerierungssequenz, um das Dialogfeld Nummerierungssequenz aufzurufen.
- Legen Sie den Anfangswert für jede Ebene fest, z. B. 101, 201, 301, und klicken Sie auf Anwenden.
| Unterteilung | Anfangswert | In Verwendung | Anzahl |
|---|---|---|---|
| 01 – Eingangsebene | 101 | 101 – 128 | 28 |
| 02 – Geschossdecke | 201 | 201 – 230 | 30 |
| 03 – Geschossdecke | 301 | 301 – 324 | 24 |
Optional können Sie eine weitere Vorlage für Räume erstellen, die Treppenhäuser darstellen, indem Sie die Schritte 1 bis 8 wiederholen und die folgenden Änderungen vornehmen:
- Filtern Sie nach Räumen, bei denen Abteilung gleich Treppe ist.
- Gleicher Ausgabeparameter und gleiche Unterteilungseinstellungen.
- Fügen Sie in der Nummerierungsformatierung S als Präfix für <Nummer> hinzu.
- Gleiche Startnummern für jede Unterteilung.

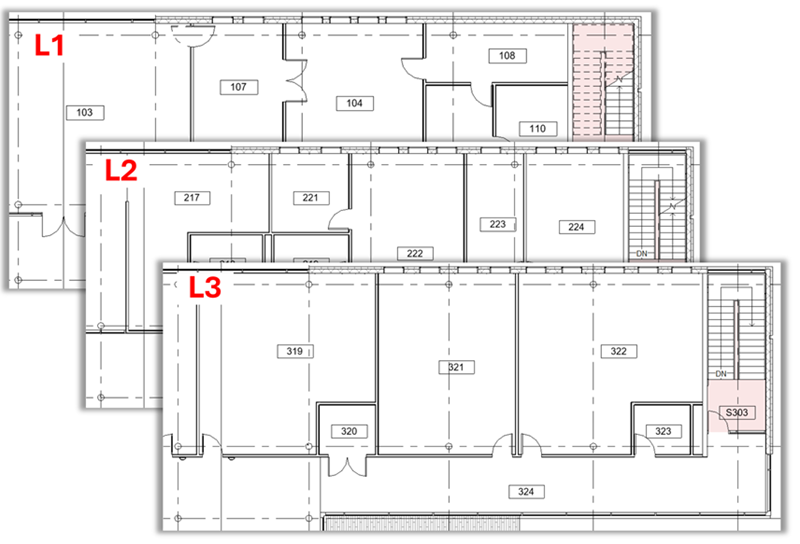

- Die Ergebnisse werden unten angezeigt.
