Beispiel: Bewehrungsnummerierung basierend auf der Basisbauteilkategorie

Erstellen Sie eine Vorlage zur Nummerierung von Bewehrung mit Unterteilungen, die basierend auf der Basisbauteilkategorie definiert wurden.

Schritte:

1. Öffnen Sie die Nummerierungsoptionen, und erstellen Sie eine neue Vorlage mit der Bezeichnung Rebar Numbering.
2. Filter: Klicken Sie auf Filter, um das Dialogfeld Filter zu öffnen.
   1. Erstellen Sie einen neuen Filter, und wählen Sie die Kategorie Bewehrung aus.
3. Nummerierungsparameter: Wählen Sie Bewehrungsnummer aus.
4. Unterteilung: Klicken Sie neben Unterteilung auf Bearbeiten, um das Dialogfeld Unterteilung zu öffnen.
   1. Wählen Sie den Parameter Basisbauteilkategorie aus, und fügen Sie ihn der Liste auf der rechten Seite hinzu.
5. Elementabgleich: Klicken Sie neben Elementabgleich auf Bearbeiten, um das Dialogfeld Regeln für den Elementabgleich zu öffnen.
   1. Aktivieren Sie das Kontrollkästchen neben Vorgabeabgleich für Bewehrung.
6. Nummerierungsformatierung: Vorgabe
7. Klicken Sie im Dialogfeld Nummerierungsoptionen auf Anwenden, um die Vorlage zu übernehmen.
8. Überprüfen Sie optional die ermittelten Unterteilungen, indem Sie zum Dialogfeld Nummerierungssequenz wechseln.

Unterteilung	Anfangswert	In Verwendung	Anzahl
Floor	1	1 – 10	10
Tragwerksstütze	1	1 – 13	13
Tragwerk	1	1 – 52	52
Wand	1	1 – 29	29

Anmerkung: Da die Vorlage für die Bewehrungsnummerierung automatisch erstellt wird, wenn ältere Projekte auf Revit 2027 oder höher aktualisiert werden, können Sie direkt zu Schritt 4 springen, den vorgabemäßig verwendeten Parameter Unterteilung entfernen und den Parameter Basisbauteilkategorie hinzufügen.

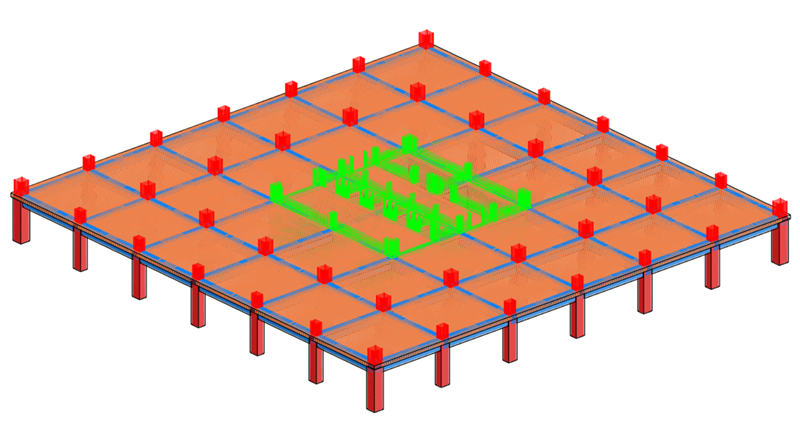

In der folgenden Abbildung wird Bewehrung mit zugewiesenen Farben basierend auf der Basisbauteilkategorie angezeigt.
