Wählen Sie, wie die Stäbe in linearen Freiform-Bewehrungsverteilungen ausgerichtet werden sollen, und legen Sie fest, dass die Stäbe in der Verlegung parallel zu der planaren Fläche verlaufen sollen, die in den Formgriffen Ausrichten oder Ausrichten/Schließen für die lineare Formverteilung bzw. für die ausgerichtete Verteilung ausgewählt wurde.
Um die Ausrichtungsoptionen für lineare Freiformbewehrungsverlegungen festzulegen, verwenden Sie den Parameter Stabausrichtung in der Eigenschaftenpalette der Bewehrung.
| An Pfad ausgerichtet | Parallel zur Fläche |
|
|
| Lotrecht zur Fläche | Vertikal |
|
|
Ausrichtungsfläche.
Pfad.
Aktivieren/Deaktivieren von Stabausrichtungsoptionen im Ansichtsbereich
Sie können auch einfach zwischen den verschiedenen Optionen zur Stabausrichtung wechseln, indem Sie den Schalter im Ansichtsbereich verwenden:
(An Pfad ausgerichtet)
(Vertikal)
(Parallel zur Fläche)
(Lotrecht zur Fläche)

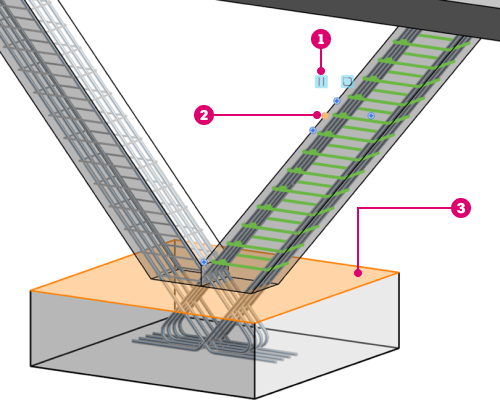

Schalter für Stabausrichtungsoptionen.
Formgriff Ausrichten/Schließen.
Für den Formgriff Ausrichten oder Ausrichten/Schließen ausgewählte Fläche; die Stäbe verlaufen entweder parallel oder lotrecht zu dieser Fläche.
