Platzieren Sie einzelne Bewehrungsexemplare in gültigen Basisbauteilen, indem Sie die Biegeform so ausdehnen, dass sie den im Betonelement-Basisbauteil vorhandenen Platz ausfüllt.
Video: Platzieren von Bewehrung – An Basisbauteil ausdehnen- Klicken Sie auf Registerkarte Beton
Gruppe Einstellungen
Bewehrungseinstellungen. Legen Sie fest, ob für die Abstimmung der Biegeform Bewehrungshaken referenziert werden. Dieser Wert muss festgelegt werden, bevor Bewehrung im Projekt platziert wird, da es nicht möglich ist, ihn in einer späteren Phase des Entwurfsprozesses zu ändern. Schließen Sie das Dialogfeld, wenn Sie alle Informationen angegeben haben.
- Klicken Sie auf Registerkarte Beton Gruppe Bewehrung
(Bewehrung).
Anmerkung: Das Werkzeug befindet sich auch auf der kontextabhängigen Registerkarte zur Auswahl von Elementen, die gültige Basisbauteile für Bewehrungen sind. - Klicken Sie auf Ändern | Bewehrung platzieren Gruppe Platzierungsmethoden
(An Basisbauteil ausdehnen).
- Wählen Sie in der Typenwahl am oberen Rand der Eigenschaftenpalette den benötigten Bewehrungstyp.
- Optional. Klicken Sie, falls erforderlich, auf Registerkarte Ändern | Platzieren Bewehrung Gruppe Familie
(Formen laden), um zusätzliche Biegeformen zu laden.
- Wählen Sie im Biegeformbrowser die gewünschte Biegeform aus.
- Wählen Sie die Platzierungsebene aus. Klicken Sie auf Registerkarte Ändern | Platzieren Bewehrung Platzierungsebene, und wählen Sie eine der folgenden Platzierungsebenen:
(Aktuelle Arbeitsebene)
(Nahe Überdeckungsreferenz)
(Weite Überdeckungsreferenz)
Die Ebene definiert, wo die Bewehrung im Basisbauteil platziert wird.
- Wählen Sie die Ausrichtung oder Perspektive für die Platzierung.
Planare Bewehrung
-
(Parallel zu Arbeitsebene)
(Parallel zu Überdeckung)
(Lotrecht zu Überdeckung)
Für Bewehrung, die mit der Platzierungsmethode An Basisbauteil ausdehnen platziert wurde, klicken Sie auf eine der folgenden Platzierungsausrichtungen auf der Registerkarte Ändern | Platzieren Bewehrung
Gruppe Platzierung der Ausrichtung.
Die Ausrichtung bestimmt, wie die Bewehrung ausgerichtet ist, wenn sie im Basisbauteil platziert wird.
Tipp: Verwenden Sie die Klammern "[" oder "]", um schnell zwischen den Ausrichtungsoptionen zu wechseln.Multiplanare Bewehrung
(Oben)
(Unten)
(Vorne)
(Hinten)
(Rechts)
(Links)
Um multiplanare Bewehrung zu platzieren, navigieren Sie zu einer Schnittansicht durch das Basisbauteil und klicken auf eine der folgenden Platzierungsperspektiven auf der Registerkarte Ändern | Platzieren Bewehrung
Gruppe Platzierungsperspektive.
Die Perspektive definiert, welche Seite der multiplanaren Bewehrungsfamilie parallel zur Arbeitsebene verläuft.
-
- Klicken Sie, um die Bewehrung im Basisbauteil zu platzieren.
In 2D-Ansichten wird der Stab entsprechend der Ansichtsebene ausgerichtet.

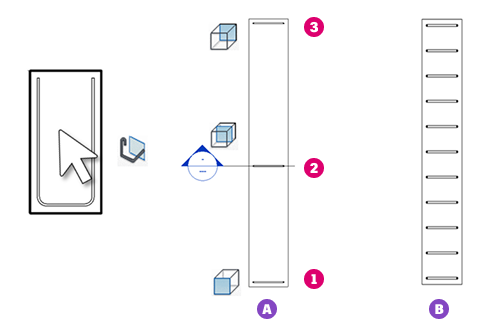

Dieses Beispiel zeigt die Platzierung eines einzelnen Stabs (A) in einem Querschnitt durch den Träger unter Verwendung der Ausrichtung Parallel zur Arbeitsebene in jeder der Platzierungsebenen: Vordere Überdeckung (1), Aktuelle Arbeitsebene (2) und Hintere Überdeckung (3), wobei der resultierende Stab in der Draufsicht des Trägers angezeigt wird. Wenn Sie denselben Stab mit dem Layout Maximaler Abstand (B) platzieren, wird die Bewehrungsverlegung erweitert, bis er das Basisbauteil ausfüllt, unabhängig von der verwendeten Platzierungsebene.
Anmerkung: Wenn Sie während der Platzierung die Leertaste drücken, können Sie die Ausrichtung der Biegeform innerhalb der Überdeckungsreferenz drehen. Die Ausrichtung kann nachträglich geändert werden. Wählen Sie dazu die Bewehrung aus, und verwenden Sie die Leertaste auf ähnliche Weise.

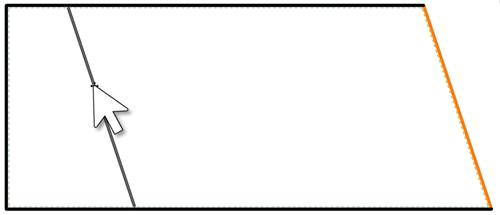

Anmerkung: Wenn Sie eine Bewehrung parallel zu einer weiter entfernten Kante des Basisbauteils platzieren müssen, setzen Sie den Mauszeiger an eine Stelle nahe der Kante, und halten Sie die Umschalttaste gedrückt. Die Kante wird hervorgehoben. Halten Sie die Umschalttaste weiterhin gedrückt, und platzieren Sie die Bewehrung an der gewünschten Stelle.In 3D-Ansichten wird der Stab an der Fläche des Betonbasisbauteils ausgerichtet, über das Sie den Mauszeiger bewegen.
Sie können die Optionen für die Platzierungsebene verwenden, um die nächstgelegene oder die am weitesten entfernte Fläche in Bezug zur Ansichtsrichtung auszuwählen. Sie können auch die Tabulatortaste drücken, um beim Platzieren durch Zeigen mit der Maus zwischen mehreren potenziellen, sich überlappenden Basisbauteilen zu wechseln.

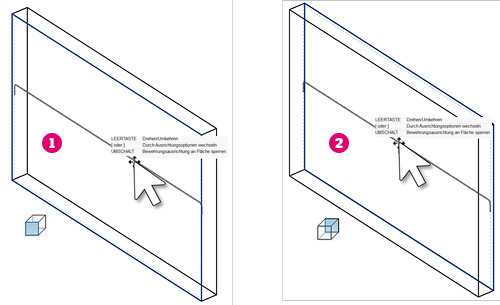

Dieses Beispiel zeigt die Platzierung eines einzelnen Stabs in einer 3D-Ansicht mithilfe der Ausrichtung Parallel zur Arbeitsebene und der Platzierungsebenenoption Vordere Überdeckung (1) und Hintere Überdeckung (2).

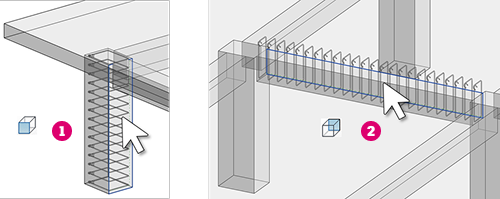

Dieses Beispiel zeigt die Platzierung einer Bewehrungsverlegung in einer 3D-Ansicht mithilfe der Ausrichtung Lotrecht zu Überdeckung und der Platzierungsebenenoption Vordere Überdeckung (1). Für die Platzierung der Bügel im Träger verwenden Sie Hintere Überdeckung (2), und drücken Sie die Tabulatortaste, um für das Basisbauteil einen Durchlauf von der Geschossdecke, die als erster Basisbauteilkandidat fungiert, zum Träger, wo die entfernte Fläche hervorgehoben wird, durchzuführen.
Anmerkung: Um eine Biegeform in einem anderen Basisbauteil zu platzieren, wählen Sie sie aus und klicken auf Registerkarte Ändern | Bewehrung Gruppe Basisbauteil
(Neues Basisbauteil auswählen). Wählen Sie dann ein neues Basisbauteil für die Bewehrung.
Standardbewehrungen, die neben Bügelbewehrungen platziert werden, werden entlang der Kante der Bügelbewehrung gefangen. Dies betrifft sowohl die geraden Kanten als auch die Abrundungen und Haken der Bügelbewehrung.
