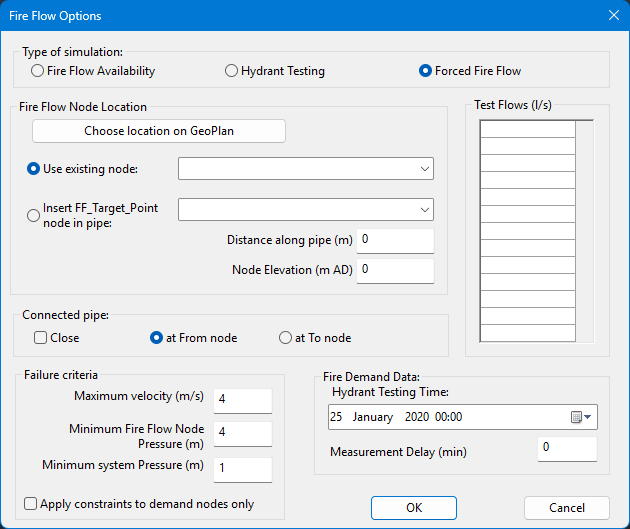

Position Löschwasserknoten
|
|
Schaltfläche Position in GeoPlan wählen
|
Wählt eine Zielpunktposition in einem GeoPlan des Netzes aus, das in der Ansicht Hydraulischen Lauf planen ausgewählt wurde.
Ein GeoPlan-Fenster des Netzes wird geöffnet, wenn es nicht bereits geöffnet ist.
Der Mauszeiger ändert sich in den Hydrantenzeiger  .
Sie können jetzt auf einen Knoten oder ein Rohr im Netz klicken. Die Optionen für die Position des Löschwasserknotens (unten) werden automatisch entsprechend der ausgewählten Position festgelegt.
|
|
Vorhandenen Knoten verwenden
|
Wählen Sie diese Option, wenn ein vorhandener Netzknoten als Zielpunkt für das Löschwasser verwendet werden soll.
Die Dropdown-Liste enthält alle Knoten-IDs von Knoten im Netz, die in der Ansicht Hydraulischen Lauf planen ausgewählt wurden.
|
|
Knoten FF_Target_Point in Rohr einfügen
|
Wählen Sie diese Option, um einen temporären Knoten als Zielpunkt für das Löschwasser in eine vorhandene Netzverbindung einzufügen.
|
|
Abstand entlang Rohr
|
Abstand entlang des Rohrs, das in der Dropdown-Liste Knoten FF_Target_Point in Rohr einfügen aus dem Zu Knoten des Rohrs ausgewählt wurde.
Definiert die Position, an der der temporäre Zielpunkt für Löschwasser eingefügt wird.
|
|
Knotenhöhe
|
Höhe des Zielpunktknotens beim Einfügen eines Knotens in ein Rohr.
Die Knotenhöhe wird automatisch auf den gewichteten Durchschnitt der Höhen der Knoten an dem zu trennenden Rohr festgelegt.
Alternativ kann der Vorgabewert überschrieben werden, wenn die Höhe des Zielpunktknotens bekannt ist.
|
|
|
Verbundenes Rohr
|
Option zum Schließen des Rohrs entweder auf der Von- oder Zu-Seite des Löschwasser-Zielpunkts.
Anmerkung: Diese Option kann nur angewendet werden, wenn dem Zielknoten nur zwei Rohre mit einer übereinstimmenden Richtung zugeordnet sind.
|
Schließen
|
Wenn diese Option aktiviert ist, werden die Schließen-Optionen aktiviert.
|
|
an Zu Knoten
|
Schließt das Rohr mit dem Zielpunkt des Löschwassers als Von-Knoten-ID.
|
|
an Von Knoten
|
Schließt das Rohr mit dem Zielpunkt des Löschwassers als Zu-Knoten-ID.
|
|
|
Testdurchflüsse (Raster)
|
Sie können bis zu zwanzig Volumenströme in das Raster eingeben. Jeder Volumenstrom wird der Reihe nach an der Position des Löschwasserknotens getestet.
|
|
Ausfallkriterien
|
Jeder Durchfluss im Raster Testdurchflüsse wird anhand der Ausfallkriterien getestet.
|
Max. Geschwindigkeit
|
Maximal zulässige Geschwindigkeit im Netz.
|
|
Min. Druck am Löschwasserknoten
|
Minimal zulässiger Druck am Zielpunkt des Löschwassers.
|
|
Min. Systemdruck
|
Minimal zulässiger Druck im Netz.
|
|
Beschränkungen nur auf Bedarfsknoten anwenden
|
Wenn diese Option aktiviert ist, werden die Ausfallkriterien Max. Geschwindigkeit und Min. Systemdruck nur an Knoten mit zugewiesenem Bedarf erzwungen.
Wenn dieses Kontrollkästchen deaktiviert ist, werden alle Basisknoten anhand von Ausfallkriterien getestet. Reservoirknoten, Brunnenknoten und Knoten mit konstantem Wasserspiegel werden von der Prüfung ausgeschlossen.
|
|
|
Bedarfsdaten Brandfall
|
|
Hydrantprüfungszeit
|
Definiert die Zeit, zu der die Hydrantprüfung während des Simulationszeitraums beginnt. Diese muss zwischen der Start- und Endzeit der Simulation liegen.
|
|
Messverzögerung
|
Mit dieser Option können Sie eine Verzögerung zwischen dem Beginn der Löschwasserprüfung und dem Zeitpunkt, ab dem die Ergebnisse berechnet werden, festlegen, d. h. den Zeitpunkt, zu dem die Messung der Auswirkungen der Löschwasserprüfung auf das Netz erfolgt/beginnt.
Dies ist nützlich für Löschwasserprüfungen an Knoten, die stromabwärts von Kontrollobjekten mit Kontrolltypen liegen, die auf Änderungen der Bedingungen im folgenden Simulationszeitschritt reagieren, nämlich PRVs und per UPC gesteuerte Objekte. In diesem Fall wird empfohlen, die Messverzögerung auf 1 Min. festzulegen, damit das Netz ordnungsgemäß auf die erhöhten Volumenströme der Löschwasserprüfung reagieren kann und gleichzeitig die Auswirkungen auf den Massenausgleich des gesamten Netzes minimal sind.
Dies kann auch verwendet werden, um die Auswirkungen eines längeren Löschwasserereignisses (mehr als ein Zeitschritt) auf das Netz zu analysieren, da das Netz den Abfluss der Löschwasserprüfung über den gesamten Verzögerungszeitraum simuliert. Beispielsweise kann in einem Netz, das ein Gebiet mit einem Löschwasserereignis über ein kleines Reservoir/einen kleinen Tank versorgt, der Speicher innerhalb eines kurzen Zeitfensters erschöpft sein, sodass die Mindestanforderungen für Volumenstrom und/oder Restdruck nach diesem Zeitpunkt nicht mehr erfüllt werden. Durch Festlegen einer Messverzögerung, die den erforderlichen/durchschnittlichen Zeitraum des Löschwasserereignisses abdeckt, kann dies getestet werden.
|
|
