Cuadro de diálogo Configuración de limpieza de geometría

ABRIRLIMPIEZAGEO (comando) Buscar

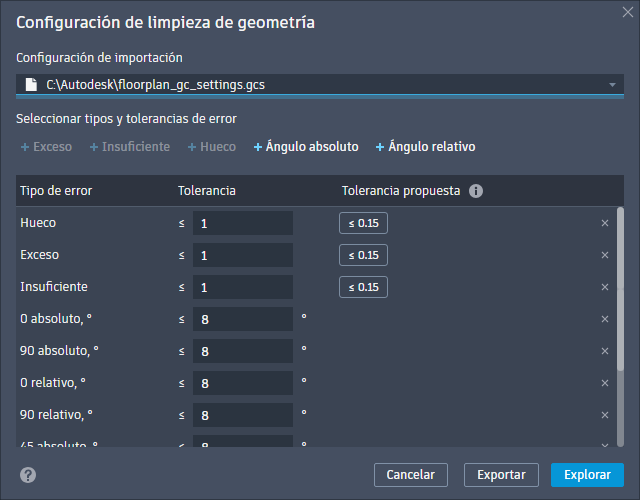

El cuadro de diálogo Configuración de limpieza de geometría permite personalizar los errores de geometría encontrados, definir valores de tolerancia para cada tipo de error y administrar plantillas de configuración. Los parámetros se guardan en el perfil de usuario y se pueden importar o exportar como archivos .gcs para usarlos posteriormente.

Lista de opciones

Se muestran las siguientes opciones.

Parámetros de importación

Seleccionar un archivo: Abre el explorador de archivos de Configuración de carga para seleccionar e importar un archivo de configuración .gcs.
Campo Seleccionar un archivo: Muestra la ruta del archivo de parámetros .gcs actual. Si se utilizan los parámetros por defecto, no se muestra ninguna ruta de archivo.

Seleccionar tipos y tolerancias de error

Tipo de error

Solo se incluyen en la exploración los errores que aparecen en Tipo de error. La eliminación de tipos de error innecesarios agilizará el proceso de exploración.

Tipos de error disponibles:

Exceso: el punto final de una línea o una polilínea se extiende más allá de una forma determinada.
Insuficiente: el punto final de una línea o una polilínea se detiene antes de alcanzar una forma determinada.
Separación: el punto final de una línea o una polilínea debería haber coincidido con otro punto, pero no ha sido así.
Ángulo absoluto: la línea o la polilínea se desvía ligeramente del ángulo de SCP estándar de 0, 90 o 180 grados con respecto al sistema de coordenadas de usuario actual.
Ángulo relativo: dos líneas o polilíneas que se cruzan no se unen en el ángulo estándar previsto, 90 grados para perpendiculares o 45 grados para diagonales.

Nota: Los errores de Exceso, Insuficiente y Separación se pueden activar o desactivar. Se pueden añadir errores de Ángulo absoluto y Ángulo relativo con valores de ángulo personalizados de 0° a 180°. No hay ningún límite en cuanto al número de errores de Ángulo absoluto y Ángulo relativo que se pueden añadir, pero no se procesarán los valores duplicados.

Tolerancia

Establece el umbral para identificar cada tipo de error. Los valores de tolerancia deben ser números superiores a 0,000100. La tolerancia no tiene unidad para los errores basados en la longitud y utiliza grados para los errores basados en el ángulo.

Tolerancia propuesta

Los valores de tolerancia propuesta se basan en la geometría completa del dibujo.

Eliminar (X)

Elimina el tipo de error seleccionado de la exploración.

Cancelar: Cierra el cuadro de diálogo Configuración de limpieza de geometría sin guardar los cambios.
Exportar: Abre el explorador de archivos de Guardar parámetros para exportar los parámetros actuales como un archivo .gcs.
Explorar: Examina el dibujo actual en busca de errores de geometría mediante las tolerancias y los tipos de error seleccionados.
Nota: Después de la primera exploración, el botón Explorar cambia a Volver a explorar para los procesos posteriores.
