Para crear símbolos de arista (Conjunto de herramientas AutoCAD Mechanical)

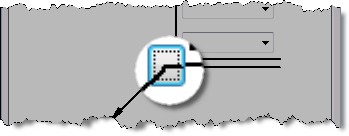

1. Haga clic en la ficha Anotar grupo SímbolosSímbolo de arista . Buscar
   Nota: Solo las normas de dibujo DIN, GB, JIS e ISO admiten los símbolos de arista.
2. Seleccione el objeto al que desea enlazar el símbolo de arista.
3. Si el símbolo se ha enlazado con una línea en el área de dibujo, especifique el punto inicial de la directriz.

   Si el símbolo se ha enlazado a un arco, un círculo, una elipse o una spline, vaya al siguiente paso.

4. Especifique el segundo punto de la directriz del símbolo de arista y pulse INTRO.
   Consejo:

   • Si el símbolo se ha enlazado a un arco, un círculo o una línea, pulse Mayús + F (Act/Des modo ortogonal de directriz de símbolo) mientras arrastra el cursor para permitir directrices no perpendiculares.
   • Si el símbolo se ha enlazado a una línea, desplace el cursor para que la directriz sea aproximadamente perpendicular y, a continuación, rastree a lo largo de la ruta de alineación mostrada.
5. En el cuadro de diálogo Símbolo de arista, especifique los requisitos y cómo se coloca el símbolo de arista en el dibujo.
   1. En Opciones, para establecer el símbolo como indicación colectiva del resto de símbolos de arista del dibujo, seleccione Colocar como símbolo mayoritario.
      En la revisión ISO 13715:2017(E), en Opciones, seleccione una de las siguientes acciones:

      • Definir para todas las aristas
      • Definir para las aristas exteriores
      • Definir para las aristas interiores
      • Colocar como símbolo mayoritario con más de una excepción
      • Colocar como símbolo mayoritario con una excepción
      Nota: A excepción de Colocar como símbolo mayoritario para más de una excepción, el resto de las opciones son nuevas en la revisión de la norma ISO 13715:2017(E).
   2. En Requisitos, realice lo siguiente:
      1. Para insertar un símbolo de arista sin datos específicos, seleccione Permitir tamaño no definido y, a continuación, haga clic en Protuberancia o rebaba permitida o bien en Entalladura requerida. Para definir la dirección, seleccione un valor en la lista desplegable.
         En la revisión ISO 13715:2017(E), para insertar un símbolo de arista sin datos específicos, en Requisitos, seleccione Sin valores. Para definir la dirección, seleccione una de las siguientes posiciones:

         • Dirección sin definir
         • Dirección vertical definida
         • Dirección horizontal definida
         • Direcciones vertical y horizontal definidas
      2. Para establecer los datos de símbolo de arista, indique el valor de Símbolo de arista en el cuadro superior o inferior del área de parámetros o seleccione el valor de la lista desplegable.
      3. Para mostrar la revisión de la norma junto al símbolo, seleccione Mostrar etiqueta normalizada.
      4. Para añadir la designación sobre todo el contorno, haga clic en Sobre todo el contorno.

      5. Para visualizar los valores de indicación, introduzca valores en los cuadros Indicación desde e Indicación hasta.
         Nota: Esta opción solo está disponible en la revisión ISO 13715:2017(E).
      6. Para especificar el número de aristas, escriba un valor en el cuadro Número de aristas.
         Nota: Esta opción solo está disponible en la revisión ISO 13715:2017(E).
6. Haga clic en Aceptar.
