La función de check-out permite a un usuario modificar objetos específicos de un dibujo que otro usuario ha abierto para su edición y proponer cambios en ellos. En lugar de esperar a que el usuario que está realizando la modificación publique el dibujo, puede hacer check-out en los objetos que desea cambiar, modificarlos en el entorno de trazos y, a continuación, enviar los cambios al usuario con acceso de lectura y escritura para que los revise. El usuario con acceso de lectura y escritura puede fusionar posteriormente los cambios en el dibujo.
Paso 1: Un colaborador tiene un dibujo abierto con acceso de lectura y escritura que se ha guardado en Forma Data Management. Un segundo colaborador abre el dibujo en modo de solo lectura.

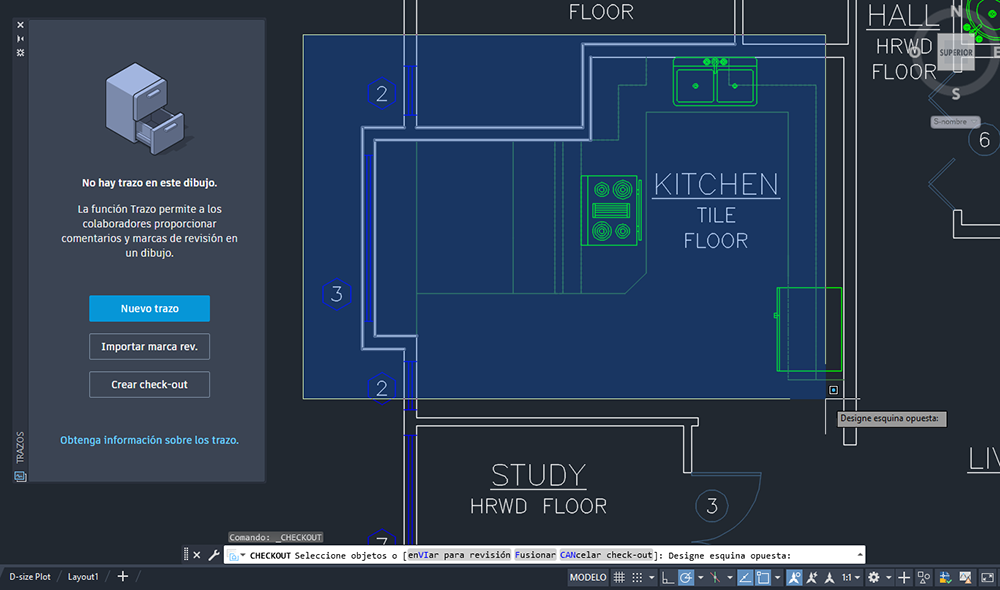

Paso 2: El segundo colaborador inicia el comando CHECKOUT y, a continuación, selecciona y confirma una parte de la geometría del dibujo a la que desea aplicar check-out.
La parte seleccionada del dibujo se abre como un nuevo trazo en el área de trabajo Trazo. La geometría en estado de check-out se bloquea para el colaborador que tiene el dibujo abierto con acceso de lectura y escritura.
Paso 3: El segundo colaborador realiza cambios en la parte del dibujo en estado de check-out, en el nuevo trazo. Al finalizar la modificación, envía y cierra el trazo.
Paso 4: El colaborador que tiene el dibujo abierto con acceso de lectura y escritura recibe una notificación en el dibujo que indica que otro usuario ha enviado cambios. A continuación, puede revisar los cambios y decidir si desea o no fusionarlos en el dibujo.
Compatibilidad de los objetos en los conjuntos de herramientas especializados
- La función de check-out filtra los objetos personalizados creados en los conjuntos de herramientas especializados de AutoCAD, incluidos AutoCAD Architecture, AutoCAD MEP, AutoCAD Mechanical, AutoCAD Map 3D y AutoCAD Plant 3D.
- Al aplicar un check-out, se excluyen objetos de los conjuntos de herramientas personalizados; los objetos excluidos no se podrán modificar mientras el dibujo esté en estado de check-out.
- El conjunto de herramientas AutoCAD Electrical no admite la aplicación de check-out.
Nuevos comandos

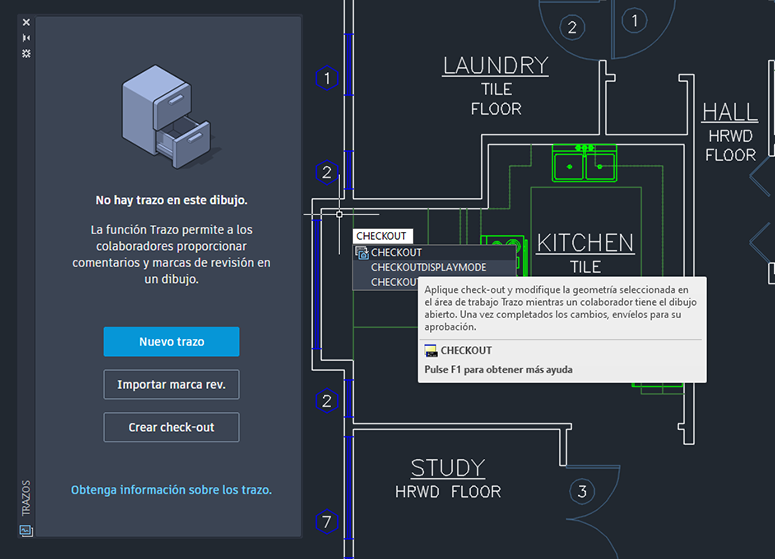

- CHECKOUT: aplique check-out y modifique la geometría seleccionada en el área de trabajo Trazo mientras un colaborador tiene el dibujo abierto. Cuando haya terminado, envíe los cambios para su aprobación.
Nuevas variables de sistema
- CHECKOUTFADECTL controla la cantidad de difuminado cuando TRACEMODE está inactivo (TRACEMODE = 0). Este parámetro solo se aplica a los objetos incluidos en los check-outs.
- CHECKOUTDISPLAYMODE controla la visibilidad de los objetos en estado de check-out en el trazo y el dibujo.
