Ficha Modelo (cuadro de diálogo Propiedades de canal)

Utilice esta ficha para hacer referencia a la información de línea base del canal.

Línea base

Línea característica. Muestra el nombre de la línea característica a la que se hace referencia para la línea base. Se muestra como NA si se selecciona Línea base de alineación/perfil.

Alineación. Muestra el nombre de la alineación a la que se hace referencia para la línea base. Se muestra como NA si se selecciona Línea base de línea característica.

Perfil. Muestra el nombre del perfil asociado con la alineación a la que se hace referencia para la línea base. Se muestra como NA si se selecciona Línea base de línea característica.

Definición de un intervalo de P.K. Permite el etiquetado en formato P.K. a lo largo del canal.

P.K. inicial. Especifica el P.K. inicial de la entidad. Haga clic en para seleccionar manualmente una ubicación de P.K. en el dibujo.

P.K. final. Especifica el P.K. final de la entidad. Haga clic en para seleccionar manualmente una ubicación de P.K. en el dibujo.

General

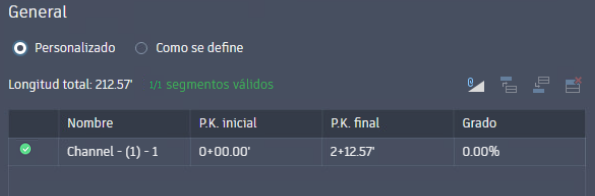

Personalizada. Activa la opción de editar los segmentos del canal para definir los P.K. inicial y final de cada segmento de pendiente.

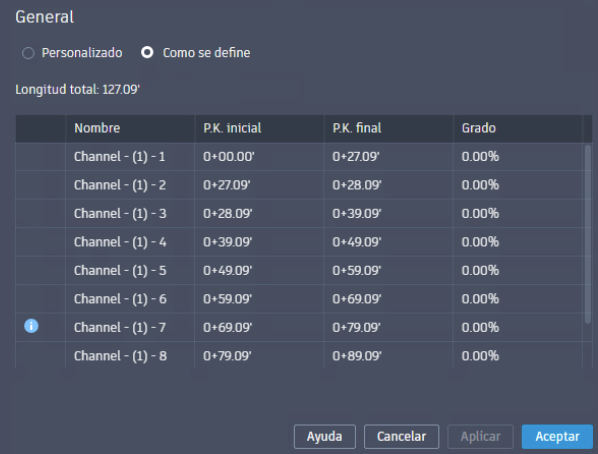

Según se haya definido. Permite la creación automática de segmentos de canal en función de los cambios de pendiente a lo largo de la línea base.

Longitud total. Muestra la longitud lineal total de la línea base.

Nombre. Muestra el nombre de cada segmento de canal. Esto añade un sufijo numérico al nombre del canal y es de solo lectura.

P.K. inicial. Muestra el P.K. inicial de cada segmento de canal. Este valor debe encontrarse en el intervalo de P.K. definido o se mostrará un error.

P.K. final. Muestra el P.K. final de cada segmento de canal. Este valor debe encontrarse en el intervalo de P.K. definido o se mostrará un error.

Pendiente. Muestra la pendiente de cada segmento de canal. Se representa como un porcentaje de pendiente y se leerá como Horizontal si no hay pendiente. Una pendiente negativa representa una pendiente descendente a lo largo del etiquetado en formato P.K.

Herramientas de opciones personalizadas. Las siguientes herramientas están disponibles cuando se utiliza la opción Personalizada.

Importe a partir de pendientes calculadas automáticamente. De este modo, se sobrescribirán los datos de pendiente personalizados con datos calculados automáticamente. El usuario podrá ajustar los datos calculados automáticamente.
Insertar una fila arriba. Esta opción divide el intervalo de P.K. de la fila actual y añade una fila por encima. Se debe introducir un valor de P.K. para definir la ubicación de la división.
Insertar una fila abajo. Esta opción divide el intervalo de P.K. de la fila actual y añade una fila debajo. Se debe introducir un valor de P.K. para definir la ubicación de la división.
Suprimir regla seleccionada De este modo, se suprimirá el intervalo de P.K. actual combinándolo con la fila siguiente. Si se suprime la última fila, se combina con la fila anterior. Si solo hay una fila, no se puede suprimir.

Nota: Los canales que cambian la dirección de la pendiente (es decir, que pasan a través de un punto cóncavo o convexo) no deben modelarse como un único elemento de canal. Cuando la dirección de la pendiente se invierte dentro de un canal, es posible que el caudal no alcance correctamente la salida aguas abajo prevista durante la simulación y pueda perderse del sistema. La práctica recomendada consiste en dividir el canal en cada punto cóncavo o convexo y definir los segmentos resultantes como canales independientes. Una estructura nula debe colocarse en puntos cóncavos, donde converge el caudal de pendientes opuestas.

Pendiente longitudinal. Muestra la pendiente de la línea base. Se representa como altura:tramo y se indicará como horizontal si no hay pendiente.

Longitud. Muestra la longitud lineal de la línea base.
