Ficha Sección (cuadro de diálogo Propiedades de canal)

Utilice esta ficha para definir la geometría de la sección transversal del canal.

El perfil de vista preliminar en la parte inferior del cuadro de diálogo se ajustará a los cambios realizados en los parámetros.

Parámetros trapezoidales

Desfase de base: Especifica el valor XZ del centro inferior del canal, tal como se representa en la tabla de vista preliminar.
Tipo: Especifica el tipo de geometría de sección transversal del canal. Seleccione Trapezoidal, Triangular, Rectangular o Personalizado.

Ajuste los siguientes parámetros para un perfil de canal trapezoidal estándar.

Altura: Especifica la altura del canal desde la parte inferior.
Pendiente de borde: Especifica la altura:pendiente de tramo de los lados del canal.
Lado: Especifica qué lado del canal triangular tiene pendiente. Puede ser izquierdo o derecho.

Seleccione Personalizado para diseñar un perfil de canal.

ID: Muestra un punto de coordenadas numéricas en la tabla de la imagen de vista preliminar de sección.
X: Especifica la posición horizontal del ID en la tabla de la imagen de vista preliminar de sección.
Y: Especifica la posición vertical del ID en la tabla de la imagen de vista preliminar de sección.

Con las coordenadas ID y X/Y, cree un perfil de canal con las herramientas siguientes.

Adjuntar punto. Añade un nuevo punto vacío al final de la lista de ID.
Suprimir punto. Suprime el punto seleccionado.
Desplazar al inicio. Desplaza el punto seleccionado al principio de la lista de ID.
Subir. Desplaza el punto seleccionado una posición hacia arriba en la lista de ID.
Bajar. Desplaza el punto seleccionado una posición hacia abajo en la lista de ID.
Desplazar al final. Desplaza el punto seleccionado al final de la lista de ID.

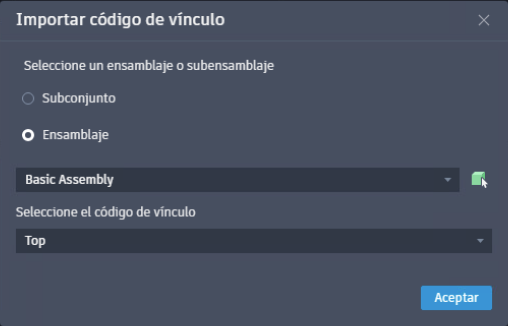

Importar puntos desde códigos de vínculo. Importa puntos de un ensamblaje o subensamblaje especificado en el dibujo. En el cuadro de diálogo Importar código de vínculo resultante, seleccione primero la opción entre subensamblaje o ensamblaje y, a continuación, seleccione en la lista desplegable o haga clic en para elegir manualmente un subensamblaje o ensamblaje en el dibujo. Una vez seleccionado, especifique un código de vínculo en la lista desplegable.
Importar puntos de un archivo CSV. Importa puntos para un canal personalizado desde un archivo CSV.
Ex portar puntos de un archivo CSV. Exporta puntos de un canal personalizado a un archivo CSV.
