Crear un embalse

Aprenda a añadir un objeto de aguas pluviales de embalse al proyecto de drenaje.

1. Haga clic en la ficha Inicio panel Crear diseño menú desplegable Embalse Crear embalse .
2. En el cuadro de diálogo Crear embalse, especifique lo siguiente:
   • Nombre del embalse y descripción opcional.
   • Profundidad, talud, elevación del embalse.
   • Nombre de capa del embalse.
   • Estilo de embalse en el menú desplegable Estilo.
3. Haga clic en Aceptar.

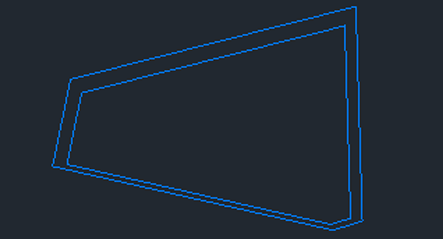

4. En el dibujo, cree el boceto de la huella del embalse como geometría cerrada.

Para crear un embalse a partir de un objeto:

1. Haga clic en la ficha Inicio panel Crear diseño menú desplegable Embalse Crear embalse a partir de objeto .
2. Seleccione un objeto predibujado con geometría cerrada.
3. En el cuadro de diálogo Crear embalse, especifique lo siguiente:
   • Nombre del embalse y descripción opcional.
   • Profundidad, talud, elevación del embalse.
   • Nombre de capa del embalse.
   • Estilo de embalse en el menú desplegable Estilo.
   • Si el objeto seleccionado debe suprimirse o no (utilice la casilla de verificación específica).
4. Haga clic en Aceptar.

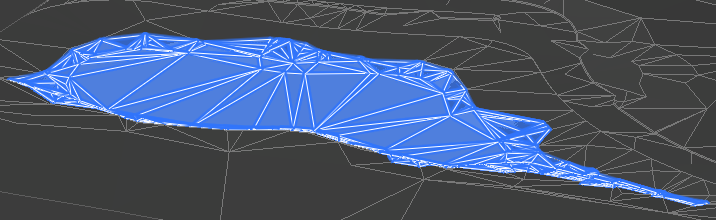

Para crear un embalse a partir de una superficie

1. Haga clic en la ficha Inicio panel Crear diseño menú desplegable Embalse Crear embalse a partir de superficie .
2. Seleccione la superficie en el dibujo.
3. Especifique la elevación superior del embalse. Se resaltan todos los potenciales de la superficie y puede designar un punto dentro del área de embalse que desee.
4. Si no sabe exactamente cuál es la elevación superior del embalse, pero hay un contorno cerrado que representa el embalse que desea, puede seleccionarlo para definir el contorno del embalse.
5. En el cuadro de diálogo Crear embalse a partir de superficie, especifique lo siguiente:
   • Nombre del embalse y descripción opcional.
   • Nombre de capa del embalse.
   • Estilo de embalse en el menú desplegable Estilo.
6. Haga clic en Aceptar.

Las tuberías pueden ajustarse y conectarse a un embalse como en cualquier conexión de red de tubería de gravedad (consulte Trabajar con la edición de redes de tuberías). Las tuberías conectadas aparecen entonces en las fichas Caudales de entrada y Caudales de salida del cuadro de diálogo Propiedades de embalse.
