Autodesk Drainage Tools for Civil 3D

Obtenga más información sobre las nuevas mejoras en las herramientas de drenaje y análisis para Civil 3D.

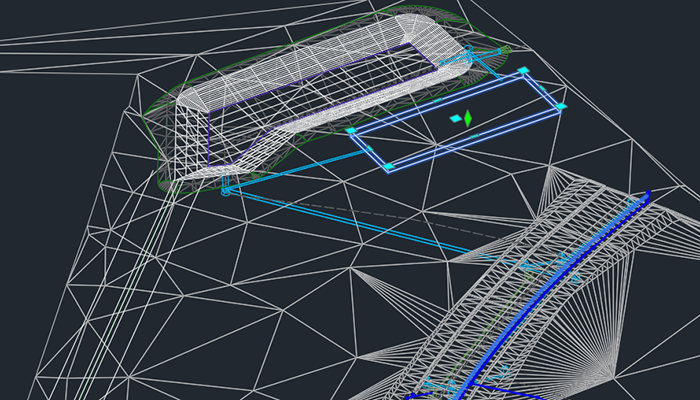

Ahora, Autodesk Drainage Tools for Civil 3D se incluye e instala a partir de Civil 3D 2026.2. Se trata de un conjunto de herramientas listas para producción diseñado para integrar el entorno de diseño de drenajes de Civil 3D con funciones de análisis basadas en los servicios en la nube de análisis de InfoDrainage, ¡todo ello sin salir de Civil 3D! Esto mejora las funciones de diseño de drenaje al proporcionar nuevos flujos de trabajo para el diseño de embalses, dispositivos de almacenamiento subterráneo y canales abiertos, así como cuencas vertientes mejoradas con un soporte de métodos de escorrentía ampliado.

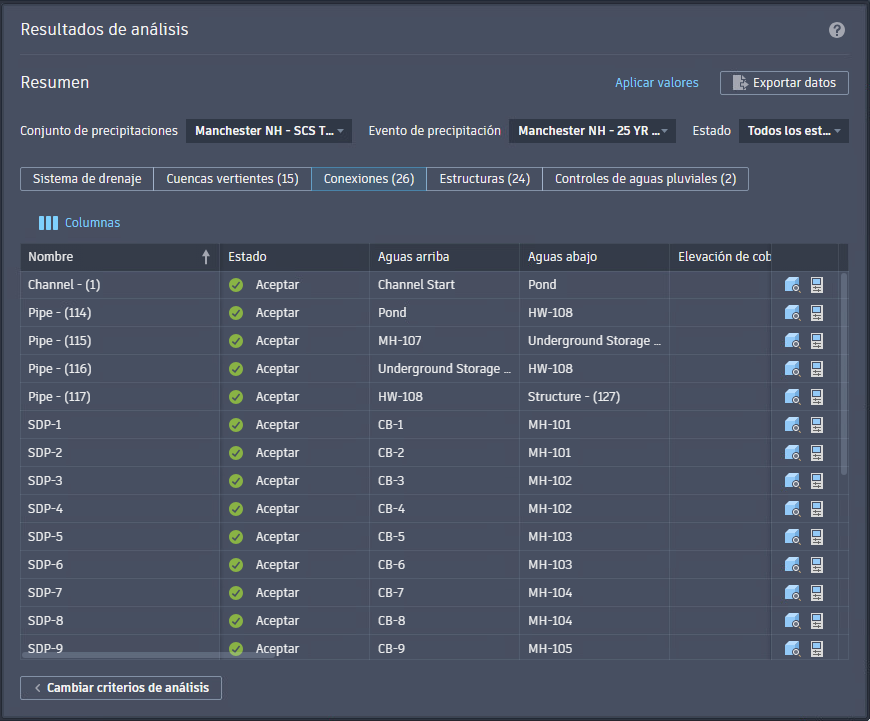

Cuando un ingeniero de drenaje se prepara para analizar un sistema, el análisis se puede iniciar directamente en Civil 3D. Esto permite utilizar diversos métodos de precipitación y escorrentía, y facilita la ejecución de varias simulaciones de eventos de tormentas. Una vez finalizado el análisis, los ingenieros pueden validar los resultados, incluidas las advertencias o los errores, antes de aplicarlos a los componentes de drenaje del dibujo y exportar un informe de análisis completo.

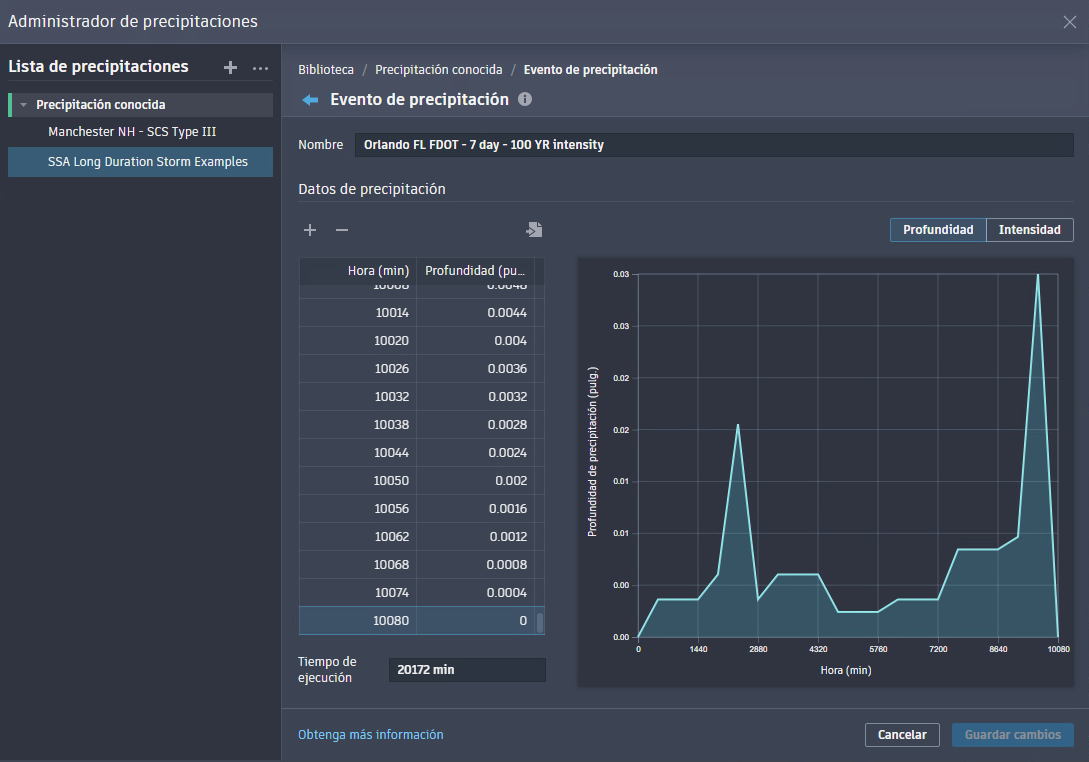

Para admitir los flujos de trabajo analíticos, se incluye un administrador de lluvia para la creación y administración de eventos de precipitación. Más información.

Almacenamiento subterráneo

• Se han añadido cuencas vertientes a los caudales de entrada de almacenamiento subterráneo (UGS) en las propiedades de UGS.
• Compatibilidad total con conectividad con tuberías, estructuras, estanques y cuencas vertientes: las propiedades y las listas ahora muestran los objetos conectados.
• Se ha mejorado el comportamiento de exportación (siempre en CSV).
• La propiedad bidireccional se actualiza cuando cambia la conectividad entre tuberías y SWC.
• El Almacenamiento subterráneo ahora funciona como cualquier otro objeto de Civil 3D: puede definir los estilos, las reglas de nomenclatura y los parámetros hidráulicos por defecto una vez en un solo lugar, y cada nuevo UGS que cree seguirá automáticamente esas normas. Civil 3D siempre ha tenido una forma centralizada de controlar el aspecto y el comportamiento de los objetos cuando se crean, lo que se denomina configuración de elemento. Tuberías, estructuras y alineaciones lo utilizan. En Civil 3D 2027, la opción Almacenamiento subterráneo finalmente se une a ellos. Esto significa que ahora puede:
  • Definir un estilo por defecto para UGS: los nuevos objetos utilizan al instante el aspecto estándar de su empresa sin necesidad de cambiarlo manualmente cada vez.
  • Definir una regla de nomenclatura por defecto: por ejemplo, UGS-1, UGS-2, UGS-3 automáticamente, en función de la plantilla de contador que defina.
  • Establecer las unidades por defecto de geometría y distancia: las mediciones de UGS se alinean con las unidades del dibujo o del proyecto desde el principio.
  • Establecer los parámetros de infiltración (hidráulicos) por defecto: defina las unidades y los valores de infiltración estándar una sola vez. Cada nuevo UGS comienza con esos valores por defecto.
  • Buscar UGS en Espacio de herramientas → Configuración: igual que Tuberías o Estructuras, UGS ahora tiene su propio nodo dedicado en el árbol de Configuración.
  • Ver y editar las propiedades clave de UGS directamente en el panel Propiedades: se puede acceder a Profundidad, Elevación inferior, Área y Volumen de almacenamiento sin necesidad de abrir un cuadro de diálogo aparte.

Mejoras de cuenca vertiente

• Se han añadido los métodos de tiempo de concentración FAA y Kirpich.
• Se han mejorado las pendientes de ruta de caudal para que se vuelvan a calcular a partir de una superficie de referencia al dividir segmentos.
• Se ha mejorado la creación de rutas de caudal desde la superficie hasta el final en los contornos de la cuenca vertiente.

Canales: soporte para varias pendientes

• Admite varias pendientes para un canal.
• Admite la identificación de pendientes a partir de una línea base de canal (Perfil o Línea característica).
• Admite la definición manual de varias pendientes para un canal.
• Admite la identificación de tangentes de perfil como segmentos diferentes para un canal de varias pendientes.
• Admite la identificación de curvas de perfil como segmentos diferentes para un canal de varias pendientes. Las curvas de perfil se dividen en canales de tangentes en el punto de giro.
• Proporcionar validación en la tabla de varias pendientes:
  • Comprobaciones y advertencias sobre la dirección de la pendiente.
  • Comprobaciones y advertencias sobre separación o solapamiento de P.K.
• Admite el tipo de pendiente del canal en la configuración del comando.
• Admite la importación de secciones de un ensamblaje seleccionado.

Tuberías de gravedad

• Las etiquetas de tubería ahora muestran controles de aguas pluviales conectados (estanques/UGS) en las etiquetas de planta, perfil, extensión, intersección y sección.
• Se ha actualizado la Vista de redes de tuberías para utilizar la terminología de Objeto de inicio/fin en lugar de "Estructura".
• Los usuarios pueden ver y editar propiedades de capa directamente en los cuadros de diálogo de propiedades de Tubería y Redes de tuberías en carga.
• Se ha mejorado la visualización de los SWC conectados en el panel Propiedades.
• Las tuberías en forma de arco, elíptica y ovalada (además de circulares y de caja) se pueden utilizar en Analizar sistema de drenaje.

Compatibilidad y accesos directos a datos

Civil 3D 2027 le permite abrir, hacer referencia y compartir de forma segura dibujos que contienen objetos de estanques, almacenamiento subterráneo (UGS) y canales, incluso cuando los miembros del equipo utilizan diferentes versiones de Civil 3D.

• Abrir dibujos de versiones anteriores sin perder los datos de Estanque, Canal o UGS. Civil 3D gestiona la actualización en función de su decisión notificándole la versión de los objetos.
• Saber inmediatamente si hay una discrepancia de versiones: un icono claro en la barra de estado con información de herramientas le avisa cuando los objetos de drenaje del dibujo se crearon en una versión diferente.

• Compartir datos entre versiones mediante los accesos directos a datos: hacer referencia a un estanque de un dibujo antiguo funciona. Civil 3D actualiza automáticamente los datos del dibujo principal.

Estanques

• Se ha añadido la opción Porosidad, que especifica el porcentaje del estanque que está disponible para el almacenamiento. Esto viene determinado por el tipo de material de relleno que se utiliza, es decir, 100 % si está vacío o, por lo general, 30 % si se utilizan escombros.
• Se ha añadido la capacidad de seleccionar un canal conectado al configurar salidas de estanque.
• Se ha activado la información de herramientas personalizable de diferencia máxima de pendiente de estanque mediante el Editor de ISC.
