Se puede conectar a numerosos archivos de imágenes ráster mediante Conexión de datos.
Utilice las funciones de la extensión de imágenes ráster para insertar y alinear imágenes ráster con formatos no admitidos por Conexión de datos o para especificar la información de correlación de las imágenes que no incluyen estos datos en sus archivos.
Algunas aplicaciones de edición de imágenes, como el Conjunto de herramientas AutoCAD Raster Design, almacenan información de ubicación de imágenes en un archivo de origen de correlación asociado.
Cuando se inserta una imagen ráster mediante el comando Insertar una imagen (haga clic en la ficha Inicio
grupo DatosInsertar una imagen Buscar), el Conjunto de herramientas AutoCAD Map 3D lee la información de correlación de coordenadas y coloca la imagen en la ubicación de coordenadas precisa en el dibujo.

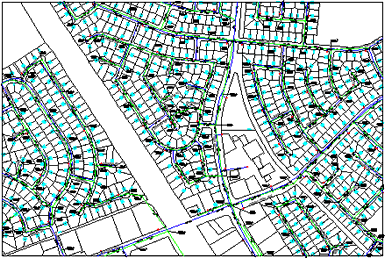

Inserción de una imagen ráster en un mapa de la ciudad. Mueva el cursor sobre la imagen para ver el resultado.
Después de insertar una imagen, puede cambiar el orden de visualización de la imagen para mostrar los elementos y los objetos de dibujo encima de ella.
Al insertar una imagen, el Conjunto de herramientas AutoCAD Map 3D la vincula al archivo de dibujo a través de una ruta de acceso o de un ID de documento de gestión de datos. Cuando se actualiza una imagen vinculada, los cambios realizados aparecen en el dibujo. Dado que la imagen en sí no se almacena en el dibujo, no aumentará su tamaño.
Después de insertar una imagen, puede volver a insertarla varias veces como si fuera un bloque. Cada inserción tiene su propio contorno delimitador y configuración de brillo, contraste, difuminado y transparencia. Una misma imagen puede dividirse en varias partes y reorganizarse en el dibujo.
Formatos de imagen compatibles
El Conjunto de herramientas AutoCAD Map 3D admite la mayoría de los formatos habituales de archivos de imagen que se utilizan en los gráficos por ordenador, la gestión de documentos, la cartografía y los sistemas de información geográfica (GIS). Las imágenes pueden ser bitonales en escala de grises de 8 bits, en color indexado de 8 bits o en color verdadero de 24 bits.
Varios formatos de archivo de imagen admiten la transparencia. Cuando la opción Transparencia de imagen está activada, el Conjunto de herramientas AutoCAD Map 3D reconoce los píxeles transparentes y permite que los gráficos del dibujo se vean a través de ellos. En las imágenes bitonales, los píxeles de fondo se consideran transparentes.
También puede seleccionar el color transparente para imágenes en escala de grises o en color y establecer la opacidad de la imagen ráster.
El Conjunto de herramientas AutoCAD Map 3D admite los siguientes formatos de archivo de imagen ráster. Algunos formatos, como ECW, se interpretan como objetos OLE, no como archivos de imagen. El Conjunto de herramientas AutoCAD Map 3D determina el formato de archivo en función del contenido del archivo, no de su extensión.
| Tipo | Descripción y versión | Extensión de archivo |
|---|---|---|
| BMP | Mapa de bits de Windows y OS/2 | .bmp, .rle, .dib |
| CALS-I | Computer Aided Acquisition and Logistics Support | .rst, .gp4, .mil, .cal, .cg4 |
| DOQ | Formato de imagen ráster de ortofoto digital cuadrangular (utilizado para fotografías aéreas procesadas para eliminar la distorsión) | .doq |
| ECW | Wavelet comprimido mejorado (formato de imagen de multirresolución de compresión alta de ER Mapper) | .ecw |
| FLIC | Formato de animación digital de Autodesk | .flc, .fli |
| GeoSPOT | Formato de SPOT Image Corporation con referencias geográficas | .bil |
| GeoTIFF | Información de TIFF con referencias geográficas | .tif |
| GIF | Graphics Interchange Format (formato de imagen ráster de CompuServe) | |
| IG4 | Image Systems Group 4 | .ig4 |
| IGS | Escala de grises de Image System. | .igs |
| IKONOS | Imágenes de satélites de 8 ó 16 bits | |
| JFIF | JPEG File Interchange Format | .jpg |
| JPEG y JPEG 2000 | Joint Photographics Expert Group | .jpg |
| LANDSAT FAST L7A | Formato de imagen multiespectral utilizado por el satélite Landsat 7 | |
| NITF | Formato estadounidense de transmisión de imágenes (formato de imagen de varios marcos utilizado habitualmente por agencias federales estadounidenses y la OTAN) | |
| PCX | PC Paintbrush Exchange | .pcx |
| PICT | Macintosh PICT1, PICT2 | .pct |
| PNG | Gráficos portátiles de red | .png |
| TIFF de Quickbird | Formato de imagen multiespectral del satélite Quickbird de DigitalGlobe | |
| RLC 1 y 2 | Formato de codificación Run Length (la versión 1 no tiene encabezado; la versión 2 tiene encabezados IST) | .rlc |
| TARGA | Formato de archivo de imagen de TrueVision | .tga |
| TIFF | Formato de archivo de imágenes con identificadores (TIFF). | .tif |
