Esta vista del cuadro de diálogo permite configurar una simulación de prueba de hidrante para probar una selección de nodos a su vez con una serie de parámetros de prueba de caudal de incendios. Se genera un informe de prueba de hidrante que contiene detalles de los caudales y las presiones en cada nodo de prueba y si el nodo se ha superado o no. Un nodo aprobará la prueba si se puede suministrar el caudal de incendios mínimo requerido sin infringir ninguna de las restricciones de presión aplicadas.
La prueba de hidrante se realizará solo en los nodos normales y los nodos de hidrante seleccionados.
El objeto de datos de caudal de incendios se utiliza para especificar los parámetros de la prueba de corriente de fuego para nodos normales. Los parámetros de la prueba de caudal de incendios para nodos de hidrante pueden especificarse en nodos de hidrante individuales o proporcionarse a partir del objeto de datos de caudal de incendios.
La simulación de prueba de hidrante se realiza como una serie de análisis de estado constante. Cada nodo se considera de forma independiente, como si no hubiera ningún otro hidrante del sistema abierto.
Si se especifica una duración de la medición, la prueba del hidrante se ejecuta desde la hora de la prueba y los resultados se evalúan desde la hora de retraso (si se ha establecido) hasta la finalización del tiempo combinado de prueba, retraso y duración. Cuando se especifica la duración de una medición, todas las pruebas de hidrante se realizan con un hidrante completamente abierto.
Nota: El tipo de prueba de caudal de incendios de hidrante solo puede usar hidrantes completamente abiertos para duraciones de medición distintas de cero, ya que no es posible realizar pruebas de disponibilidad en cada paso temporal y producir resultados compatibles para la visualización de la tabla. Habrá valores completamente diferentes para el caudal disponible y la presión residual mínima en cada paso temporal durante la prueba.

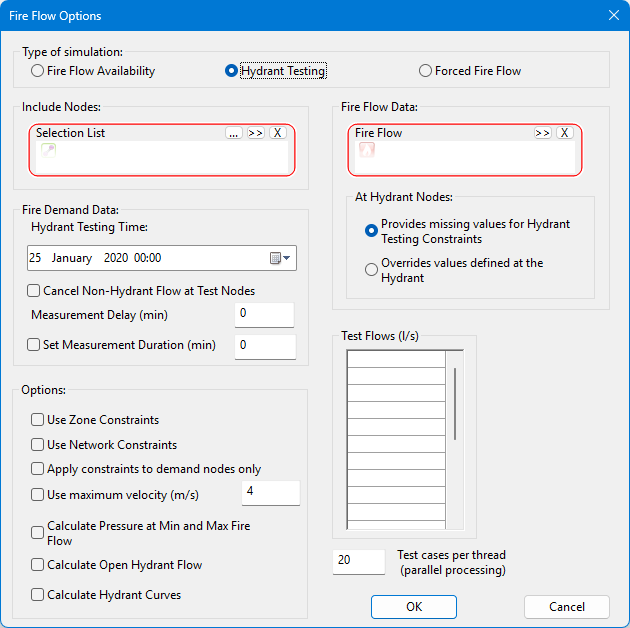

Para abrir esta vista del cuadro de diálogo, seleccione Prueba de hidrante en el cuadro de diálogo Opciones de caudal de incendios.
| Parámetro
|
Descripción
|
|---|
|
Incluir nodos
|
|
Lista de selección
|
Debe añadir una lista de selección de los nodos que se van a probar. Solo se probarán los nodos normales y de tipo hidrante. Se omitirán los demás objetos de la selección.
Para las pruebas de hidrante periódicas, la lista de selección es obligatoria. Sin embargo, si utiliza Prueba de hidrante de GMR, la lista de selección debe eliminarse por razones de eficiencia. Si no se elimina la lista de selección, la aplicación muestra un mensaje de advertencia pidiéndole que la elimine. La lista de selección se sustituye por la ficha Análisis de Objeto de configuración GMR.
Cuando se valida una ejecución de caudal de incendios y se guarda sin una lista de selección, aparece un mensaje de error.
|
|
|
Datos de caudal de incendios
|
|
Caudal de incendios
|
Seleccione el objeto de datos de caudal de incendios que se utilizará durante el análisis.
Los datos del objeto de datos de caudal de incendios se aplicarán en todos los nodos de prueba regulares.
|
|
En nodos de hidrante
|
Existen dos opciones para el uso del objeto de datos de caudal de incendios:
- Proporciona los valores que faltan para las restricciones de prueba de hidrante los datos del objeto de caudal de incendios se utilizarán para los campos de datos de restricciones de caudal de incendios que no tengan valores definidos en el nodo de hidrante que se va a probar.
- Anula los valores definidos en la de hidrante: los datos del objeto de datos de caudal de incendios anularán los valores definidos en el nodo de hidrante que se va a probar.
|
|
|
Datos de demanda de incendios
|
|
Hora de prueba de hidrante
|
Define el punto en el que comienza la prueba de hidrante durante el período de simulación. Debe estar entre la hora de inicio y la hora de finalización de la simulación.
|
|
Cancelar caudales que no vienen del hidrante en nodos de prueba
|
Active esta casilla para cancelar demandas locales y caudales excepcionales aplicados al nodo de prueba en el momento de la prueba del hidrante (ver arriba).
|
|
Retraso en la medición
|
Puede utilizar esta opción para establecer un retardo entre el inicio de la prueba de hidrante y el punto a partir del cual se calcularán los resultados, es decir, el punto en el que se produce/inicia la medición de los efectos de la prueba de hidrante en la red.
Esto es útil para pruebas de hidrante en nodos que están aguas abajo de objetos de control que utilizan tipos de control que reaccionan a los cambios en las condiciones en el siguiente paso temporal de simulación, a saber, PRV y objetos controlados mediante UPC. En esta situación, se recomienda establecer el retardo de medición en 1 minuto para que la red pueda reaccionar adecuadamente al aumento de los caudales de la prueba del hidrante, a la vez que tiene un impacto mínimo en el equilibrio de masa general de la red.
Esto también se puede utilizar cuando se requiere comprender el impacto de un evento de caudal de incendios prolongado (más de un paso temporal) en la red, ya que la red simula el caudal de salida de la prueba del hidrante durante todo el período de retardo. Por ejemplo, una red que alimenta un área que experimenta un evento de caudal de incendios a través de un pequeño depósito o tanque puede agotar ese almacenamiento en un corto período de tiempo, lo que hace que los requisitos mínimos de caudal o presión residual no se cumplan después de ese punto. Establecer un retardo de medición que cubra el período de evento de caudal de incendios requerido/promedio permite comprobarlo.
|
|
Definir duración de la medición
|
Puede establecer la duración de la medición activando la casilla e introduciendo un número de minutos en el cuadro de entrada correspondiente.
Si se especifica una duración de la medición, la prueba del hidrante se ejecuta desde la hora de la prueba y los resultados se evalúan desde la hora de retraso de la medición (si se ha establecido) hasta la finalización del tiempo combinado de prueba, retraso y duración. Todas las pruebas de hidrante se realizan con un hidrante completamente abierto.
|
|
|
Opciones
|
|
Usar restricciones de zona
|
Active esta casilla para aplicar restricciones de zona durante el análisis.
|
|
Usar restricciones de red
|
Active esta casilla para aplicar restricciones de red durante el análisis.
|
|
Aplicar restricciones solo a nodos de demanda
|
Active esta casilla para aplicar restricciones de zona y restricciones de red solo en nodos con demanda asignada.
Si esta casilla no está activada, todos los nodos básicos se probarán con restricciones. Se excluirán de la verificación los nodos de depósito, pozo y altura piezométrica fija.
|
|
Usar velocidad máxima
|
La prueba de hidrante y el caudal de incendios forzado pueden funcionar con la velocidad máxima como restricción. Esta es una casilla de verificación de las opciones de la simulación para activar esta restricción.
- Hay un máximo global para esta velocidad de restricción, en el cuadro de diálogo de opciones.
- Además, el control de cada vínculo permite una configuración de velocidad máxima. Esta configuración individual se usará si establece la casilla de verificación de opciones y la configuración individual anula el máximo global para ese vínculo.
El informe de hidrante muestra, para cada hidrante probado, el nombre de un "vínculo de velocidad máxima", y la velocidad máxima de ese vínculo y su velocidad de restricción.
- Si ningún vínculo experimenta una restricción de velocidad, se muestra el vínculo con la mayor velocidad. Además, si ese vínculo tiene su propia restricción definida, se muestra la restricción particular de ese vínculo. De lo contrario, se muestra la restricción global de las opciones de simulación.
Si uno o más vínculos experimentan una restricción en su velocidad, uno de esos vínculos se muestra junto con su velocidad máxima y velocidad de restricción correspondientes. (La restricción debe considerarse como una velocidad de techo que se aproxima pero no se sobrepasa. El vínculo que se muestra es el que más se aproxima a su restricción).
|
|
Calcular presión máxima y mínima del caudal de incendios
|
Active esta casilla para calcular las presiones en el caudal de incendios mínimo y máximo.
|
|
Calcular caudal de hidrante abierto
|
Active esta casilla para calcular el caudal máximo en el hidrante cuando el hidrante está completamente abierto.
|
|
Calcular curvas de hidrante
|
Active esta casilla para calcular una curva de hidrante de la presión residual respecto al caudal.
|
|
|
Probar caudales (tabla)
|
Solo está disponible si la casilla Calcular curvas de hidrante está activada.
Puede introducir hasta veinte caudales en la tabla.
No está disponible si la casilla Establecer duración de prueba está activada.
|
|
Casos de prueba por subproceso (proceso paralelo)
|
Puede utilizar esta opción para distribuir los casos de prueba cuando se utilice procesamiento paralelo.
Consejo: En el caso de las pruebas de hidrante contra incendios GMR, al establecer un valor de 0, se utiliza un algoritmo para calcular el valor óptimo que se utilizará para la simulación.
|
