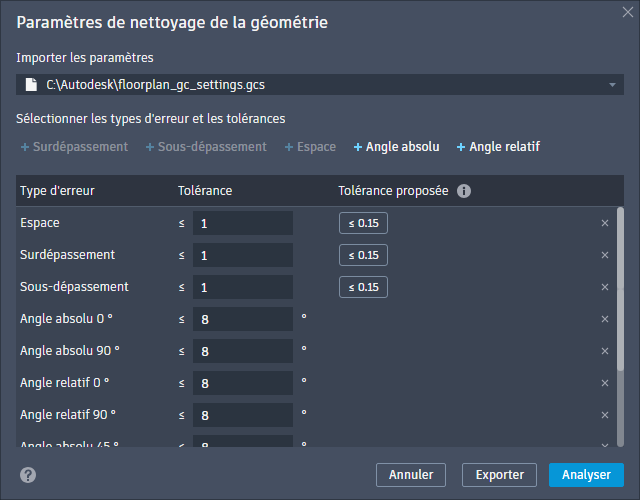

Boîte de dialogue Paramètres de nettoyage de géométrie

OUVRIRNETTOYAGEGEOMETRIE (commande) Trouver

La boîte de dialogue Paramètres de nettoyage de la géométrie vous permet de personnaliser les erreurs de géométrie détectées, de définir des valeurs de tolérance pour chaque type d’erreur et de gérer les gabarits de paramètres. Les paramètres sont enregistrés dans le profil de l’utilisateur et peuvent être importés ou exportés sous forme de fichiers .gcs pour une utilisation ultérieure.

Liste d’options

Les options suivantes s’affichent.

Paramètres d’importation

Sélectionner un fichier

Ouvre l’explorateur de fichiers Paramètres de chargement pour sélectionner et importer un fichier de paramètres .gcs.

Sélectionner un champ de fichier

Affiche le chemin d’accès au fichier de paramètres .gcs courant. Aucun chemin d’accès au fichier ne s’affiche si les paramètres par défaut sont utilisés.

Sélectionner les types d’erreur et les tolérances

Type d’erreur

Seules les erreurs répertoriées sous Type d’erreur sont incluses dans l’analyse. La suppression des types d’erreurs inutiles accélère le processus d’analyse.

Types d’erreur disponibles :

• Dépassement : extrémité d’une ligne ou d’un polyligne s’étend au-delà d’une forme donnée.
• Sous-dépassement : extrémité d’une ligne ou d’un polyligne s’arrête avant une forme donnée.
• Espace : l’extrémité d’une ligne ou d’un polyligne aurait dû coïncider avec un autre point, mais ce n’est pas le cas.
• Angle absolu : ligne ou polyligne est légèrement décalé d’un angle de SCU standard de 0, 90 ou 180 degrés par rapport au système de coordonnées utilisateur actuel.
• Angle relatif : deux lignes ou polylignes qui se croisent ne se rencontrent pas à l’angle standard prévu, 90 degrés pour une perpendiculaire ou 45 degrés pour une diagonale.

Remarque : Les erreurs de dépassement, de sous-dépassement et d’écart peuvent être activées ou désactivées. Les erreurs d’angle absolu et d’angle relatif peuvent être ajoutées avec des valeurs d’angle personnalisées comprises entre 0° et 180°. Il n’y a pas de limite au nombre d’erreurs d’angle absolu et d’angle relatif qui peuvent être ajoutées, mais les valeurs en double ne seront pas traitées.

Tolérance

Définit le seuil d’identification de chaque type d’erreur. Les valeurs de tolérance doivent être un nombre supérieur à 0,000100. La tolérance est sans unité pour les erreurs basées sur la longueur et utilise des degrés pour les erreurs basées sur l’angle.

Tolérance proposée

Les valeurs de tolérance proposées sont basées sur l’ensemble de la géométrie du dessin.

Suppression (X)

Supprime le type d’erreur sélectionné de l’analyse.

Annuler

Ferme la boîte de dialogue Paramètres de nettoyage de la géométrie sans enregistrer les modifications.

Exporter

Ouvre l’explorateur de fichiers Enregistrer les paramètres pour exporter les paramètres actuels sous forme de fichier .gcs.

Analyser

Analyse le dessin courant à la recherche d’erreurs géométriques à l’aide des types d’erreur et des tolérances sélectionnés.

Remarque : Après la première analyse, le bouton Analyser se transforme en Analyser à nouveau pour les analyses suivantes.
