Extraction

L’extraction permet à un utilisateur de modifier et de proposer des modifications pour des objets précis dans un dessin que quelqu’un d’autre a ouvert pour modification. Au lieu d’attendre que le dessin soit validé par l’utilisateur qui effectue la modification, vous pouvez extraire les objets que vous souhaitez modifier, les modifier dans l’environnement Tracé, puis soumettre vos modifications pour révision à l’utilisateur disposant d’un accès en lecture-écriture. L’utilisateur disposant d’un accès en lecture-écriture peut ensuite fusionner les modifications dans le dessin.

Remarque : L’extraction fonctionne uniquement avec les dessins enregistrés dans Forma Data Management.

Étape 1 : un collaborateur a un dessin ouvert avec un accès en lecture-écriture qui est enregistré dans Forma Data Management. Un second collaborateur ouvre le dessin en lecture seule.

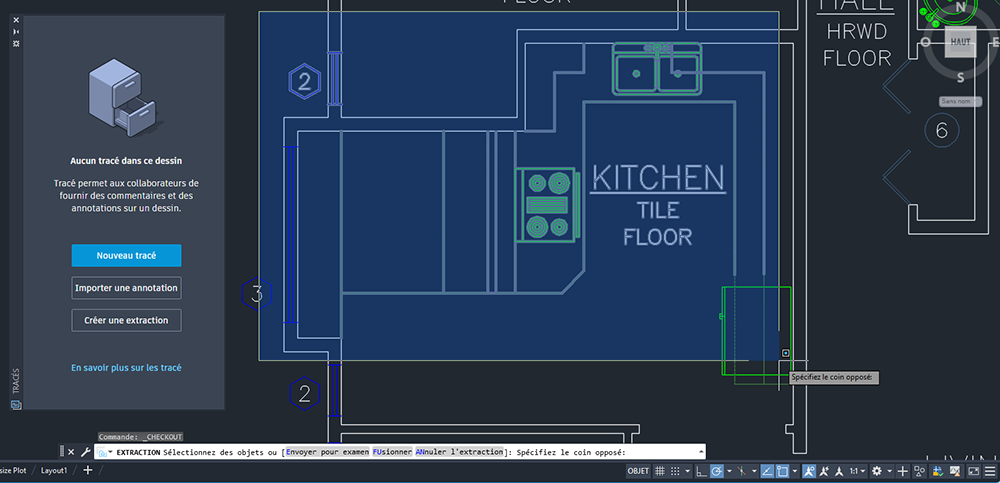

Étape 2 : le deuxième collaborateur lance la commande EXTRACTION, puis sélectionne et confirme une partie de la géométrie du dessin à extraire.

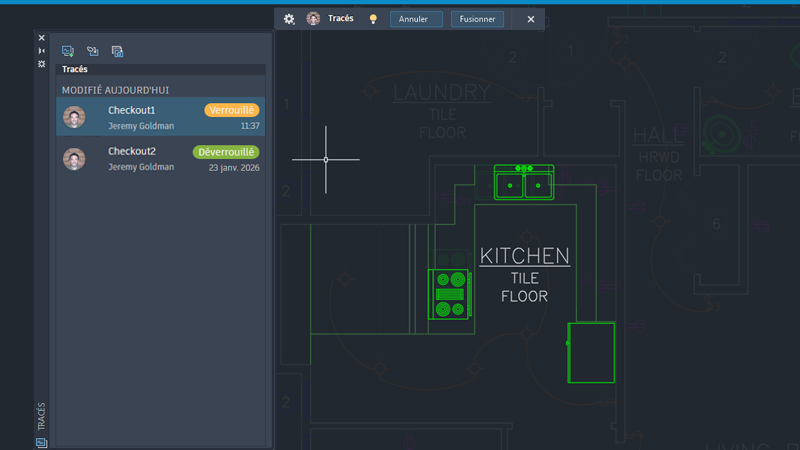

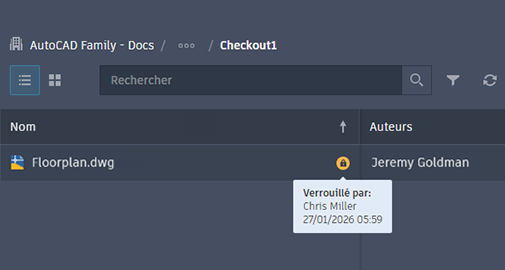

La partie sélectionnée du dessin s’ouvre dans l’espace de travail Tracé dans un nouveau tracé. La géométrie extraite se verrouille pour le collaborateur qui a le dessin ouvert avec un accès en lecture-écriture.

Étape 3 : le deuxième collaborateur modifie la partie extraite du dessin dans le nouveau tracé. Une fois la modification terminée, il ou elle soumet et ferme le tracé.

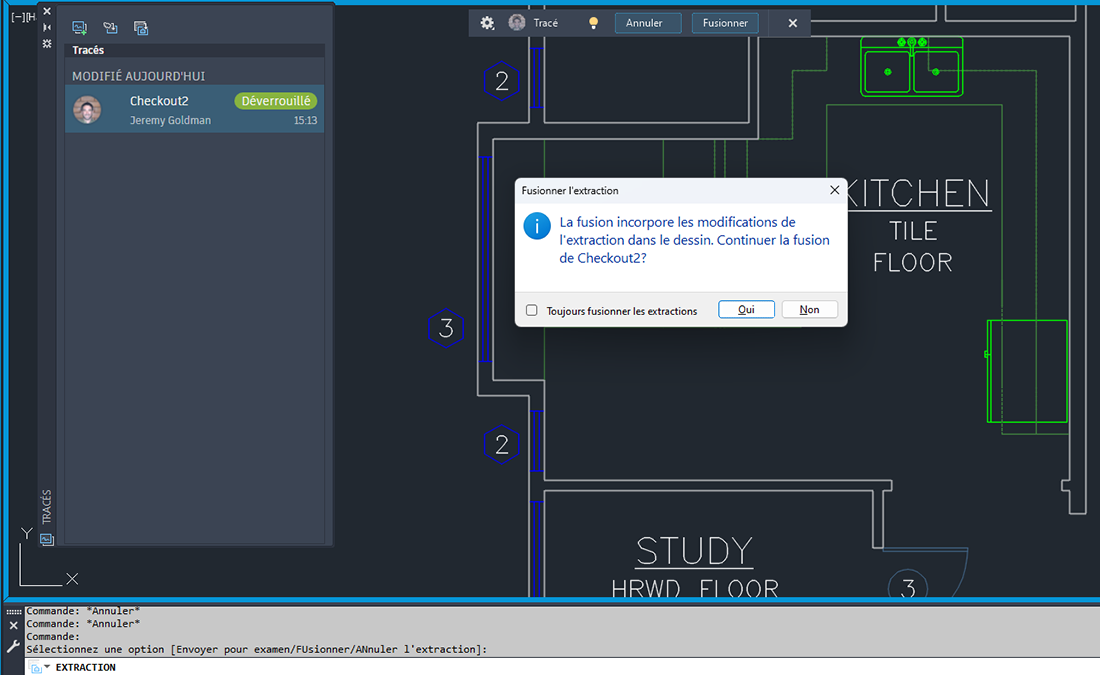

Étape 4 : le collaborateur qui a le dessin ouvert avec un accès en lecture-écriture reçoit une notification dans le dessin indiquant qu’un collaborateur a soumis des modifications. Il peut ensuite vérifier les modifications et décider de les fusionner ou non dans le dessin.

Compatibilité des objets dans les jeux d’outils spécialisés

Les considérations techniques suivantes s’appliquent lors de l’utilisation de la commande EXTRACTION dans AutoCAD et ses jeux d’outils spécialisés.

• L’extraction filtre les objets personnalisés créés dans les jeux d’outils spécialisés d’AutoCAD, notamment AutoCAD Architecture, AutoCAD MEP, AutoCAD Mechanical, AutoCAD Map 3D et AutoCAD Plant 3D.
• L’opération d’extraction exclut les objets du jeu d’outils personnalisés, et les objets exclus ne peuvent pas être modifiés lorsque le dessin est retiré.
• Le jeu d’outils AutoCAD Electrical ne prend pas en charge l’extraction.

Nouvelles commandes

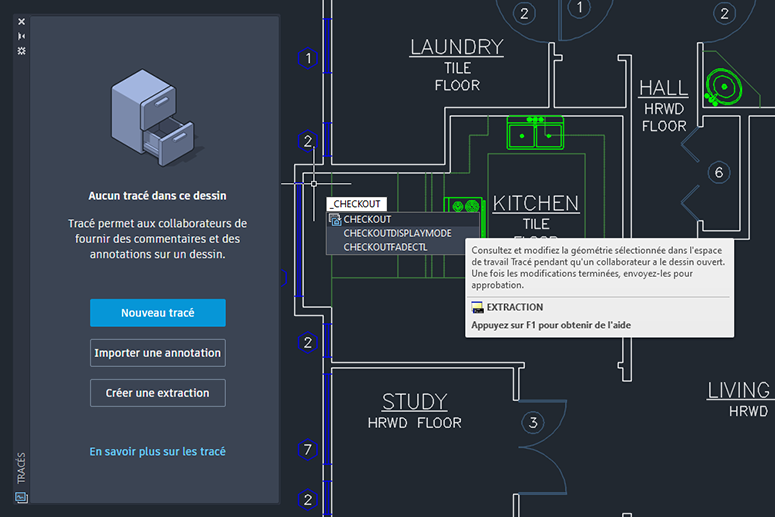

• EXTRACTION : extrayez et modifiez la géométrie sélectionnée dans l’espace de travail Tracé lorsqu’un collaborateur a le dessin ouvert. Une fois que vous avez terminé, soumettez vos modifications pour approbation.

Nouvelles variables système

• CHECKOUTFADECTL : contrôle la quantité d’estompage lorsque TRACEMODE est inactif (TRACEMODE = 0). Le paramètre s’applique uniquement aux objets inclus dans les extractions.
• CHECKOUTDISPLAYMODE : contrôle la visibilité des objets extraits dans le tracé et le dessin.
